最新低功耗 LCD 微控制器應用于家電控制面板
Cortex-M23 內核
NuMicro M254 系列
IC 特點
M254 系列是 32 位低功耗微控制器產品內建 LCD 驅動，基于 M23 內核支持 Armv8-M 指令集架構，工作頻率為 48 MHz，內建 128KB Flash及 16 KB SRAM，運作在 1.75V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度范圍。
M254 系列內建 8 x 28, 6 x 30, 4 x 32, 8 x 44, 6 x 46, 4 x 48 COM/SEG 驅動控制器，具備電荷泵以及內部電阻分壓驅動 LCD 方式，電荷泵用以確保電池電壓降低的情況下 MCU 仍能使 LCD 對比度保持一致，并能支持 3V 至 5V 的 LCD 玻璃。
M254 系列支持豐富的周邊界面，如定時器、看門狗定時器、5路PDMA、3組UART、1 組 I2C、1 組 SPI/I2S、1 組 USCI (通用串行接口)與 6 路 16 位 PWM。整合高性能模擬周邊電路，包含 16 信道 12 位 730 kSPS 采樣率 ADC、兩組模擬比較器 (ACMP)、溫度檢測傳感器來降低外部周邊組件的采用并縮小終端產品尺寸，并提供多種封裝。

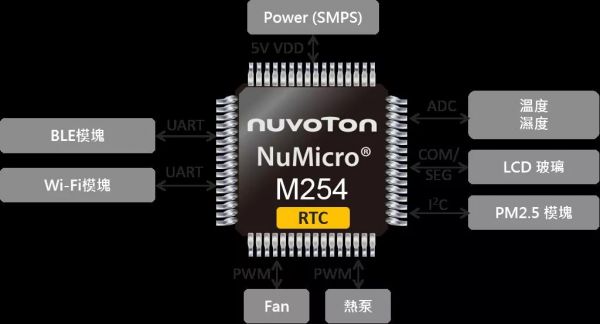

家電控制面板
M254 關鍵特色
高達4組串口
支持5V操作電壓、可直接連接外部組件
支持RTC獨立引腳
支持8COM ¼ bias LCD玻璃、驅動能力強
延伸應用
新風系統
地暖系統
中央空調
