前言
安全的產品，在產品的設計、開發、組裝一直到送到用戶手上，都必須要完整的考慮其安全，并進行有效的管理，這便是產品生命周期管理。

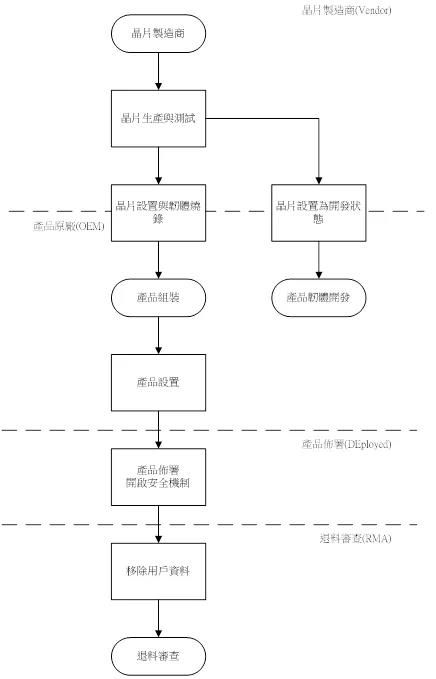

以MCU這類產品而言，其產品生命周期可以分為芯片制造商(Vendor)、原廠出廠狀態(OEM)、產品布署(Deployed)狀態與退料審查(RMA)狀態。
芯片制造商(Vendor)狀態
MCU在芯片廠生產制造出來，經過測試、原廠設置后，就可以送給產品制造商，進行產品的開發與制造。
以M2354為例，原廠出廠時芯片具有不可更改且唯一的身分碼(UID)，也可以根據客戶需求設置UCID。此時MCU不含韌體與密鑰，可以進行讀取、刻錄或除錯等等操作。
原廠出廠(OEM)狀態
在OEM狀態下的MCU，需要能夠用來開發產品韌體，也需要能夠在產品韌體開發完成后，讓工廠能夠刻錄產品韌體，所以此時的MCU是呈現開放狀態，能夠讀取、燒寫內部數據與進行程序的開發與除錯，包含基于信任根(Root of Trust)機制的安全開機流程，在此時都是關閉的，并且可以根據開發的不同階段，一一打開。
以M2354為例，此時客戶可以用Nu-Link ICE進行韌體的開發與除錯，確認沒問題之后，就可以將密鑰寫入芯片當中，之后MCU將會啟動信任根基機制，強制執行安全開機認證流程，所有非經授權的韌體都將不允許被執行，也可以啟動Debug Protection Mechanism (DPM)機制，開啟除錯功能的授權機制，以限制對讀取、刻錄與除錯功能的存取。
產品布署(Deployed)狀態
產品的的固件開發完成，并在產線組裝完成后，進入產品布署狀態，就可以送到市場上販賣，最終到達消費者的手上，此時為了保護用戶數據的安全，產品的安全機制都會打開，這包括了安全開機流程、禁止讀取、燒寫與除錯接口等等，所有非經授權的操作都是不允許的。
然而，為了能夠讓產品必要時，進入退料審查的狀態，以符合故障分析等需求，因此特別允許在原廠設置的授權條件符合的情況下，可以讓MCU進入退料審查狀態。
退料審查(RMA)狀態
當產品出現問題，需要進行分析時，可能會需要對MCU進行讀取、寫入、除錯等操作，為了避免用戶的數據因此泄露，即使擁有原廠的授權，能夠進入RMA狀態。對M2354而言，其在進入RMA狀態的同時，也會強制將MCU內部的所有數據清除，而芯片內的密鑰也會因此失效，以兼顧用戶的數據安全與RMA需求，并且在RMA狀態的除錯，仍受到DPM的管理，禁止任何非授權的存取。
值得注意的是，產品生命周期內的所有的狀態都是單向且不可逆的，以M2354的產品生命周期管理機制為例，在Vendor/OEM狀態下，芯片可以讀取、燒寫與除錯，且只能往Deployed狀態更改，在Deployed狀態下會強制打開相關的安全機制，禁止一切非授權的存取，且只能往RMA狀態變化，而進入RMA狀態，則是會強制清除用戶數據，并且讓芯片內部的密鑰無效化之后才能進行其他的授權操作，以避免任何可能的安全漏洞。一旦進入RMA狀態，就表示該芯片已經進入生命周期的尾聲，此時MCU再也無法更改狀態，也無法再次使用在產品上，因?yàn)镸CU內部失效的密鑰將造成所有韌體都無法通過安全開機的認證。
傳統的MCU對于安全性的設計，通常是設計成所謂的LOCK機制，目的是讓產品出貨時，能夠鎖住內部的內存，以避免被盜取韌體來制作所謂的盜版，所以安全機制就只有鎖定與非鎖定狀態。然而，一個真正完整的安全性產品，則必須對整個產品生命周期的安全，都有縝密的規劃，從一開始的唯一身分碼，開發除錯時的便利性與安全性，到產品上市的安全性，一直到最后產品退回原廠時的分析處里，每一個階段都要確保其使用的需求與安全，才能夠真正防堵在各個階段所面臨的安全威脅，因此產品生命周期的管理，是安全MCU產品必不可少的功能。
