新唐開發平臺：進階使用者的七大訣竅 (3) 使用 System Viewer 檢查寄存器狀態
進階使用者的七大訣竅
使用 System Viewer 檢查寄存器狀態
適用情境
外設的動作非我預期，我想觀察寄存器的值是怎么變化的。
我想試著改變寄存器的值來看反應，一定要重新編譯再刻錄嗎?
除錯技巧
以Keil為例，System Viewer 是在除錯模式下用來觀察寄存器的的工具，非常實用。

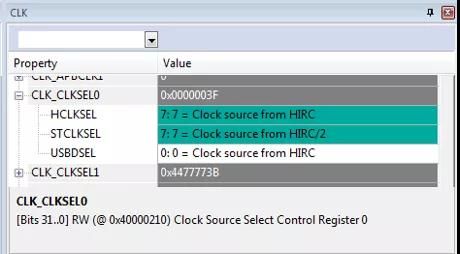

實時監控寄存器值 (框格變成綠色表示值有更新)。

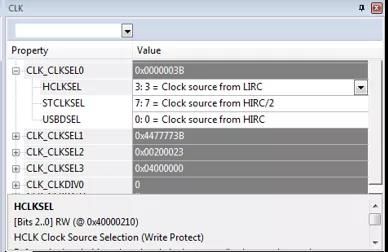

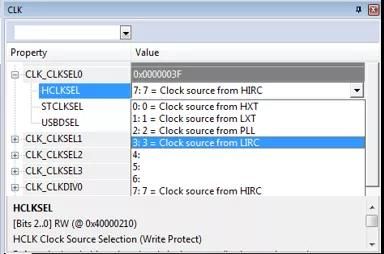

直接在框格中修改值就可以暫時生效。
1. “Alt + F7” 打開 “Options for Target”并選擇“Target”頁面。
2. 檢查預設的SFR檔案與目標芯片是否相同。
若不同，勾選 “Use Custom File”可選擇其他檔案。

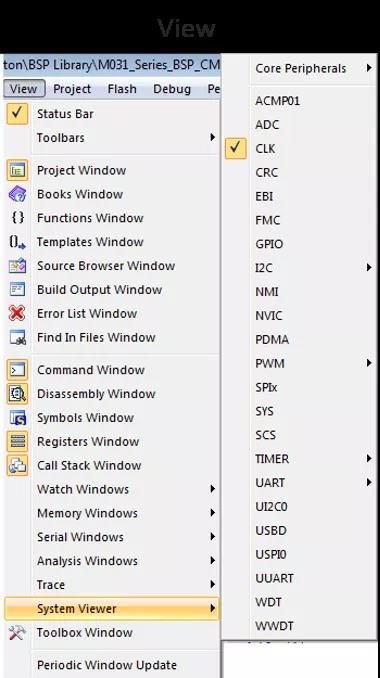

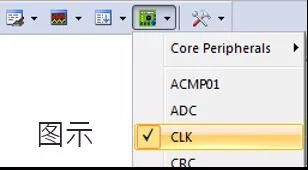

3. 進入除錯模式，在工具欄中選擇欲觀察的外設。有以下三種方式可開啟：Peripherals,圖示或 View。
編輯：zzy 最后修改時間：2021-12-28
