新唐開發平臺黃金 3 部曲：量產階段脫機燒錄 (Offline ICP)
新唐開發平臺黃金 3 部曲
量產階段脫機燒錄 (Offline ICP)
新唐了解客戶量產環境的多樣性，因此除了先前介紹的在線燒錄 ( Online ICP ) 之外，也提供了快速且便利的脫機燒錄 ( Offline ICP ) 解決方案，無須連接計算機即可完成量產階段的燒錄。同樣地，在 ICP 燒錄軟件中跟著以下步驟做設定，設定完成后，透過按下 Nu-Link 燒錄除錯器上的按鈕，便可進行脫機燒錄。
Offline ICP 設定步驟
0. 硬件準備
將 Nu-Link 燒錄除錯器與計算機連接，硬件的準備就已完成。
1. 連接Nu-Link燒錄除錯器
打開 ICP 燒錄軟件選擇語言與芯片系列，按下連接按鈕連至 Nu-Link 燒錄除錯器。

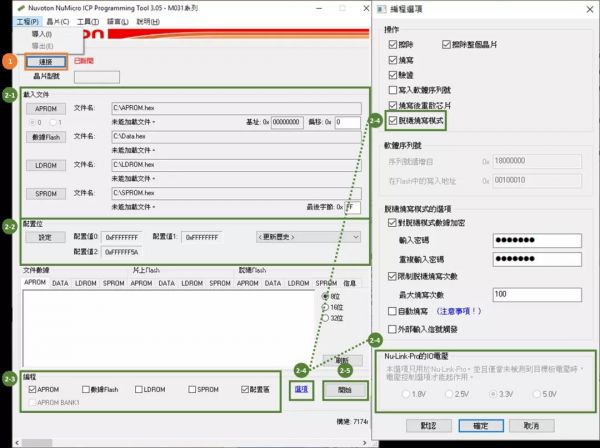

2. 燒錄設定
加載欲燒錄文件：文件可選擇加載 APROM、數據 Flash、LDROM 或 SPROM。
設定配置位：如時鐘源、欠壓電壓值等等，也可選擇做安全加密。
編程：配合加載位置做選擇。
編程選項：勾選脫機燒寫模式，并依 Nu-Link 版本選擇電壓，其余依需求做設定。
開始：按下開始，將文件及設定存入 Nu-Link 燒錄除錯器。
也可選擇導出存成 ICP 項目文件，未來導入該 ICP 文件便可回復所有設置。
3. 脫機燒錄
連接芯片：將 Nu-Link 燒錄除錯器通電，并以SWD 接口與目標板相接。
開始燒錄：按下 Nu-Link 燒錄除錯器上的按鈕即開始進行脫機燒錄。
更換芯片：更換目標板后只需再按下按鈕，便可開始新的燒錄工作。

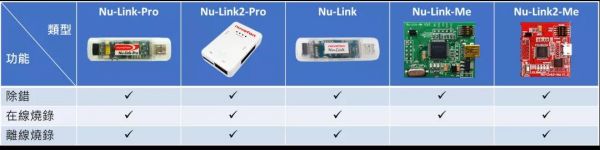

全系列 Nu-Link 燒錄除錯器
全系列 Nu-Link 燒錄除錯器的介紹，皆可在新唐官網的「軟件與工具」中「硬件」目錄下找到。為了更便利的量產燒錄環境，使用新唐的 Nu-Link2-Pro 燒錄除錯器，可將文件及設置存入 SD 卡及 USB 隨身碟進行脫機燒錄，詳細的功能及使用方式可參考用戶手冊。最新的 NuMaker 開發板已搭載 Nu-Link2-Me 燒錄除錯器，客戶可依需求將其拆下使用。以 M251 開發板為例，燒錄除錯器位于開發板右方。因此量產階段只要利用拆下的 Nu-Link2-Me 燒錄除錯器，就可進行在線燒錄或脫機燒錄。

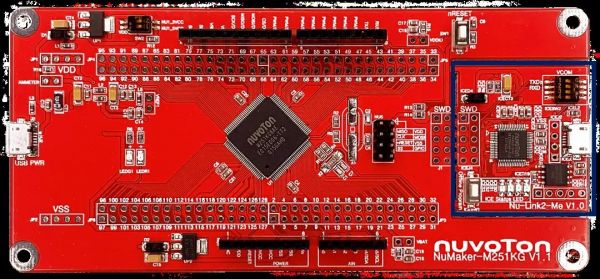

NuMaker 開發板搭載之 Nu-Link2-Me
掃碼獲取新唐燒錄除錯器相關資源與用戶指南
