LoRa 低功耗廣域網通信技術應用
LoRa
低功耗廣域網通信技術
LoRa 為低功耗廣域網 (Low Power Wide Area Network, LPWAN) 通信技術的一種，其兼顧低功耗及遠距離雙重優點，并使用免牌照的頻段，與其他 LPWAN 技術相比成本較低，再加上低數據量傳輸，非常適合物聯網應用。采專有協議進行星狀或是樹狀組網，為使用 LoRa 設備組合物聯網的開發者而言，帶來極大的靈活度與便利性。
LoRa 技術的廣泛應用
智 能 城 市
• 紅綠燈管理 • 路燈 • 智能停車
• 智能抄表 • 能源和污染偵測
• 垃圾桶管理 • 無人自駕車
智 能 農 牧 場
• 智能澆灌 • 侵入警告
• 環境監測 • 溫濕監控 • GPS追蹤
LoRa 專有協議應用方案

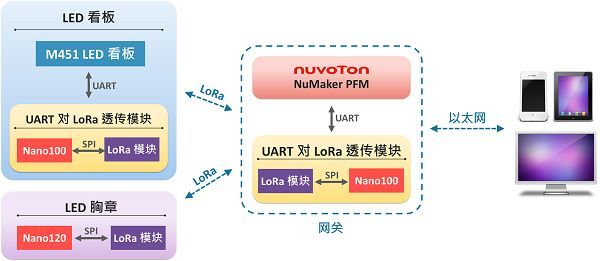

新唐方案包含一串口對 LoRa 透傳模塊作為網關，與多個 LoRa LED 胸章做為終端節點，實現星狀自主組網的新唐專有協議。
LoRa 網關采用新唐 NuMicro® Nano103 系列單片機，LoRa LED 胸章采用新唐NuMicro® Nano120 系列單片機，皆以 32 位的 Arm® Cortex®-M0 為內核；藉由NuMicro® Nano120 與 Nano103 系列的超低功耗，開發者可以實現帶 LoRa 傳輸?shù)?span style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word !important;">長電池壽命物聯網系統應用。
串口對 LoRa 透傳模塊采用新唐 NuMicro® Nano103 系列單片機，可做為終端節點，亦可搭配計算機或是串口轉以太網模塊作為網關使用。
本方案的串口對 LoRa 透傳模塊搭配NuMaker PFM 組成網關，用戶經由計算機軟件下達指令，透過以太網送至網關，再使用LoRa 通信技術將指令傳送至終端節點。
LoRa LED 胸章采用新唐 NuMicro® Nano120 單片機作為終端節點，接收來自網關的信息，亦可傳送信息至網關。
LoRa LED 胸章上電后會主動發送組網要求至網關，網關分配短地址給胸章，胸章接收后將短地址顯示于LED屏上。 LoRa LED 胸章可以接收來自網關的顯示指令，并將指令文字顯示于LED屏上。
新唐解決方案特點
支 持 協 議
新唐支持專有協議，多樣化組網。
• 主從式星狀網絡
• 樹狀網絡
• UART 對 LoRa 橋接器
移 植 方 便
• 適用于新唐全系列單片機產品
• 可搭配任何 LoRa 模塊
• 可搭配 NuMaker PFM 及感測模塊使用
• 開源硬件數據和軟件代碼
省 時 省 力
• 超低功耗
• 開發工具齊備 （開發軟件包、二次開發文件、開源硬件）
NuMicro® Nano103 特點
串口對 LoRa 透傳模塊
超低功耗 Nano103
• Arm® Cortex®-M0
• 180 uA/MHz (運行模式)
• 75 uA/MHz (閑置模式)
• 2 uA (掉電模式，RTC 開啟，RAM數據保存)
• 1 uA (掉電模式，RAM數據保存)
• <7 us 快速喚醒 CPU 功能
可作為終端節點
• 模塊預留各式外設接口
• 模塊預留溫濕度、光感、超聲波測距模塊，并帶有電池座
• 可發展出搭配不同傳感器的的LoRa終端節點
可作為網關
• 可搭配串口轉以太網模塊組成網關
• 可記錄已鏈接節點
NuMicro® Nano120 特點
LoRa LED 胸章
超低功耗 Nano120
• Arm® Cortex®-M0
• 200 uA/MHz (運行模式)
• 75 uA/MHz (閑置模式)
• 2.5uA (掉電模式，RTC 開啟，RAM數據保存)
• 1 uA (主要電源關閉，RTC單獨供電下)
• <7 us 快速喚醒 CPU 功能
• 可從Micro USB或是從電池供電，并可透過USB對電池充電 (需搭配可充電鋰電池)
• 使用 42 根管腳點亮 36x12 LED 矩陣
• 單片機于運行模式，持續點亮 LED 矩陣，且每秒發送一次 LoRa 信息的條件下，電池可維持5小時
