影像擷取CCAP

采用 Cortex-M4 M483KGCAE2A 微控制器

NuMicro® M480 系列微控制器 M483KGCAE2A，基于 Arm® Cortex®-M4F 內核，工作頻率高達 192 MHz 時工作電流可低至 130 μA/MHz，RTC 待機電流僅為 500 nA。支持 DSP 指令集且整合浮點單元 (FPU，Floating-Point Unit)，閃存容量為 256 KB 及支持 eXecute-Only-Memory (XOM)，用以保護程序代碼或數據；SRAM 容量為 128 KB，在待機模式下支持全保留 (Retention) 或部分保留，保留 32 KB SRAM 內容只需 10 μA，滿足低功耗需求。

M483KGCAE2A 內建影像擷取模塊，傳輸接口支持 CCIR656 與 CCIR601和多種不同的數據格式，內建硬件二值化 1 位亮度計算以降低內部存儲器的使用，還有硬件縮小功能，在影像縮小功能上執行更加快速。當使用高階規格的攝像頭時，內有硬件畫面裁減和硬件降低更新率(frame rate)功能，可根據需求設定所接收的影像大小及更新率，而不會因為太多數據而無法接收。并且擁有直接內存訪問(DMA)協助傳輸數據達到降低CPU負載的效果。

有此以上敘述功能，再搭配影像辨識算法及 DSP，M483KGCAE2A 可于影像中擷取數字符號并進行辨識，適用于包含智慧水表、車牌辨識等數字影像辨識。

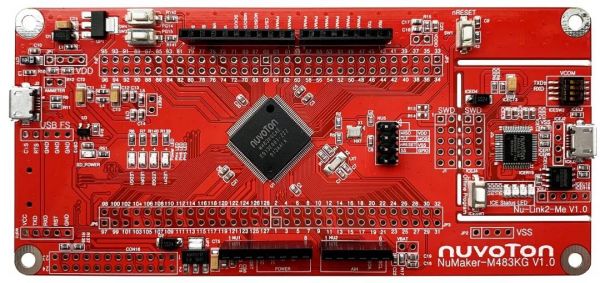

NuMaker-M483KG開發板

NuMaker-M483KG 的主控板帶有 M483KGCAE2A 所有腳位的擴展接口，并提供兼容于 Arduino UNO 的接口，以及外接CMOS攝像頭擴充板界面，還有靈活的電源供應設計，方便搭配各式接口設備或Arduino 模塊，進行開發。主控板并帶有一電流量測接口，用戶在開發過程中可輕松量測微控制器的功耗。

使用NuMicro® M483KGCAE2A 微控制器，其功能向下兼容于:

M483SGCAE
M482LGCAE
M482ZGCAE

M483KGCAE2A全腳位擴展界面
Arduino UNO 兼容接口
CMOS攝像頭擴充板接口
電流量測接口可量測微控制器功耗
靈活電源供應設計

VDD 外部輸入接口
主控板的 USB 端口
Arduino UNO 界面的 Vin
Nu-Link2-Me 的 ICE USB 端口
