智能家電功能再提升—人機界面應用方案
HMI
人機
界面
人 機 界 面 的 崛 起
物聯網將家電產品帶向一個高質量的方向，越來越多的產品顯示屏由最簡單的 LED，段碼LCD，進階到全彩LCD，其功能也越來越強大。在人機互動頻繁，產品功能趨向復雜化的情況下，市場對于全彩LCD的人機接口需求亦隨之増加；新一代的人機接口除了能夠提供漂亮的顯示 , 還需要加入更多的互動功能，輸入方式也開始多樣化 , 舉凡觸控、網絡遠程監控、上網等功能一一衍生而出。
人機界面
應用方案
新唐 NUC970 與 N329 微處理器系列，于人機界面應用領域提供多種作業平臺供客戶選擇，包含 FreeRTOS、Linux OS、Non-OS
• 支持彩色和黑白 LCD 顯示接口方式
• 封裝內堆棧了 DDR 內存，加快客戶研發速度，減少 EMI 的影響，可節省 PCB 板材的成本，減少額外再準備 DDR 內存之成本
• 支持以太網絡和 Wi-Fi 連網
• 工業溫度范圍：-40 至 85℃

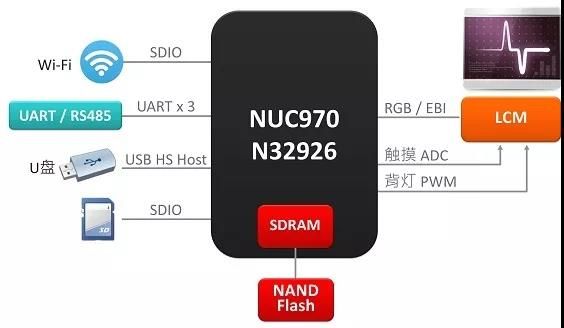

應用方案圖
方案特點
滿足主流尺寸顯示及通信界面
• 提供范圍包含小尺寸 (4吋) 到大尺寸 (7吋)
• 顯示方式： i80 或 RGB 24-bit
• 電阻式觸摸
• 多組 UART/ SPI/ I2C
• 以太網絡
• 2 組 USB HS Host/ Device
• 2 組 SDIO/ SD 卡界面
開放原始碼
• 支持 Linux OS/ Free RTOS/ Non-OS
• 支持 em-Win GUI 圖形組態
• 驅動程序
• 應用范例

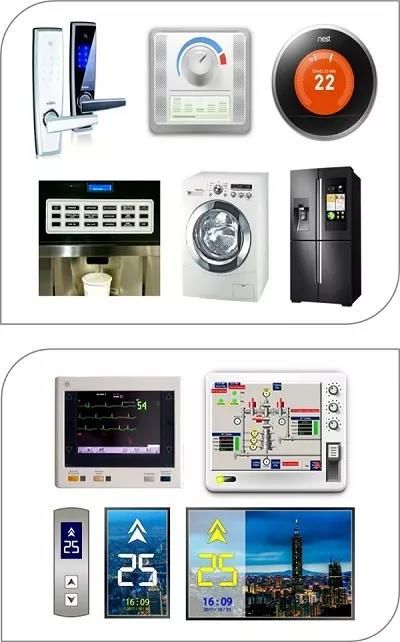

廣泛的應用范圍
