N76E003 系列到 MS51 系列的移植指南

關鍵字：N76E003 移植指南 MS51 作者：來源: 發布時間：2022-01-05 瀏覽：29

8 位 NuMicro 8051 家族移植

摘要

完整指南包含必要的信息，如：特性差異匯總、增強特性兼容列表、從 N76E003 移植到增強的 MS51 系列軟件注意事項。用戶可以參考特性差異匯總和兼容列表決定移植時是否需要修改代碼或其它改變。

NuMicro MS51 系列

MS51 系列為 N76E003 系列的增強版本。將介紹 N76E003 系列與 MS51 系列在不同封裝中管腳兼容相對應的型號，在 TSSOP20 封裝中，N76E003AT20 與 MS51FB9AE 管腳兼容；在 QFN20 封裝中，N76E003AQ20 與 MS51XB9AE 管腳兼容；N76E003BQ20 與 MS51XB9BE 管腳兼容。

用戶可以通過更換主芯片輕松升級產品，唯一需要注意的是，編程工具需要更新至最新版本。N76E003 系列更換至 MS51 系列時需要更動的內容如下表所示

硬件	更換主芯片為管腳兼容的 MS51 系列芯片
軟件	兼容于 N76E003 系列
工具	ICP 編程工具版本 V3.01.6951 Nu-Link Keil 驅動版本 V3.01.6951

特性差異匯總

MS51 系列是增強型 1T 8051 的新成員，表 2-1、表 2-2、表 2-3 列出了 N76E003 系列和 MS51 系列不同封裝的特性差異匯總，不同之處用紅色標注。

兼容性列表

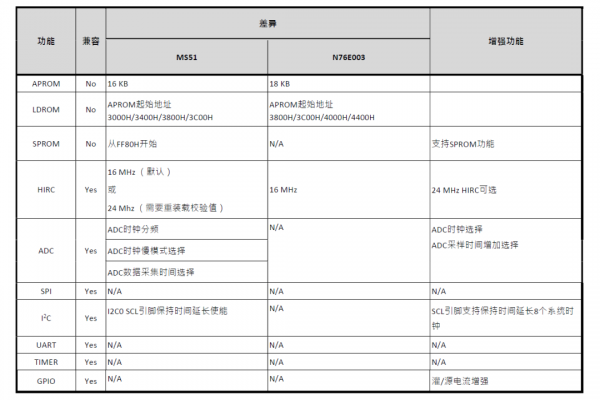

N76E003 系列和 MS51 系列的差異和增強功能如下表所示：

從N76E003系列到

MS51系列移植注意事項

1. 硬件

PCBA：N76E003 與 MS51 引腳完全兼容。

2. 軟件

工程文件和源代碼：
MS51 系列工程文件和源代碼可以完全兼容 N76E003 系列。
N76E003 系列工程文件和源代碼可以部份兼容 MS51 系列，ADC 與 I2C 有部分限制。
Hex 或 Bin 文件：
MS51 系列 Hex 或 Bin 文件可以可以完全兼容 N76E003 系列。

3. N76E003 系列工程文件和源代碼可以部份兼容 MS51 系列，ADC 與 I2C 有限制。開發工具

ICP 編程工具務必更新至 V3.01.6951，如 Error! Reference source not found. 所示。
如果用戶需要更改源代碼，Nu-Link Keil 驅動版本務必更新至 V3.01.6951。
