新唐NUC970+ LAN8720AI解決方案
本次穎特新科技工程師為大家介紹的是新唐NUC970DF62Y+ MICROCHIP LAN8720AI的解決方案。
NUC972DF62Y簡介
NUC972DF62Y是新唐科技（Nuvoton）針對電力及其他工控領域推出的工業級ARM9處理器，主頻最高至300MHZ，LQFP-216 PIN封裝，集成了64MB DDR2，可以簡化電路設計中的高頻線路，PCB設計2層或4層即可，具有豐富的外設資源。
NUC972DF62Y的外設資源：
1個LCD控制器，8/16/18/24 bit RGB數據，支持分辨率1024x768,支持MPU類型LCD（80/60)1路EBI總線最多2個100 Mbps全速以太網控制器最多11路串口最多2路CAN總線最多4路PWM8路12 bit ADC1路I2S最多2路I2C、2路SPI1路USB OTG和1路USB HOST1個SD卡內置1個看門狗和1個RTC
工作溫度：-40~85℃
MICROCHIP LAN8720AI簡介
LAN8720AI可以通過自協商的方式與目的主機最佳的連接方式(速度和雙工模式)，支持 HP，Auto-MDIX 自動翻轉功能，無需更換網線即可將連接更改為直連或交叉連接。
LAN8720AI 的特點如下：
1、高性能的 10/100M 以太網傳輸模塊
2、支持 RMII 接口以減少引腳數
3、支持全雙工和半雙工模式
4、兩個狀態 LED 輸出可以使用 25M 晶振以降低成本
5、支持自協商模式
6、支持 HP Auto-MDIX 自動翻轉功能
7、支持 SMI 串行管理接口
8、支持 MAC 接口
9、封裝尺寸小 QFN32 QFN24
10、工作溫度：-40~80℃

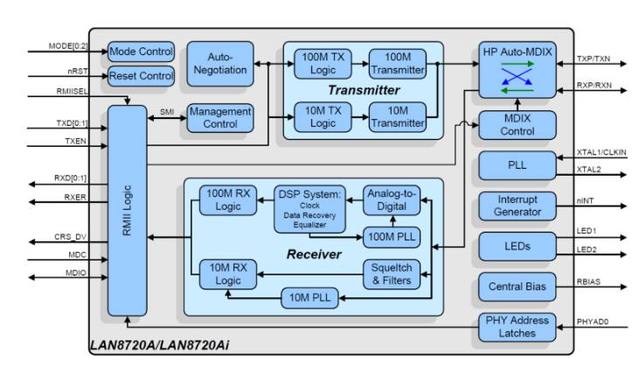

LAN8720AI 功能框圖如圖所示

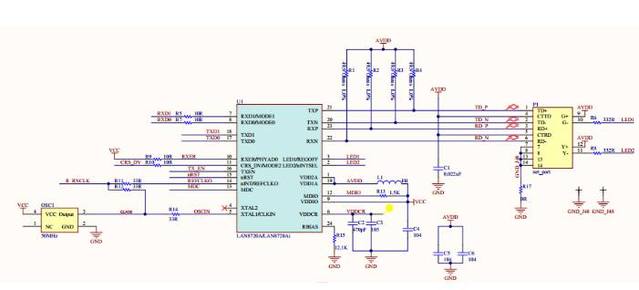

電路原理
主控NUC970通過直接RMII與LAN8720AI進行數據交換。通過得到的數據進行MODBUS_TCP解析再對相應的繼電器進行控制或輸入進行讀取。主控NUC970可以在主頻為300MHZ以下進行工作完全可以達到全部性能傳輸速度能達到100Mbps，還有十分多的資源進行其他開發，但此方案開發周期長，物料成本高。
本解決方案優點
- 高性能的 10/100Mbit/S 以太網傳輸
- 性能穩定結構簡單
- TCP協議自編修改方便
- 通用性強
- 體積小，小型化設計
- 功能強大，為以后增加功能留有空間
本解決方案缺點
- 成本高
- 開發周期長
- 維修不便
