【特高壓新基建系列 3 之 3】智能電表和智能電容：基于M23和M4核心
【特高壓新基建系列 3 之 3】
智能電表和智能電容：基于M23和M4核心
智能電表
因應全球節能趨勢，加速低碳能源轉型，智能型電表基礎建設(Automated Metering Infrastructure；AMI)，也就是智慧電表，是目前全球電力行業的趨勢。
那么何謂智慧電表呢，智慧電表可以將用電量經過網絡回報給電力公司。傳統電表用戶只能了解每個月的用電量。而智能電表則可以透過網絡傳輸或設備查詢每個小時的用電量。

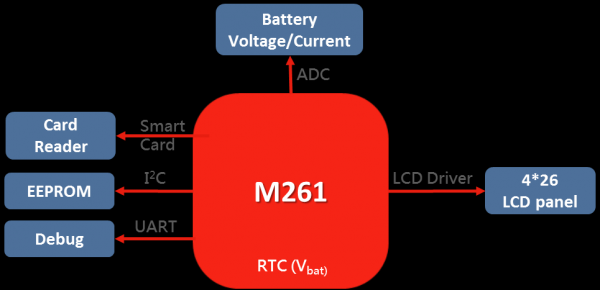

新唐針對智能電表提供一套完整的解決方案，針對智慧電表鎖需要的低功耗需求，新唐M261提供出色的功耗表現，在正常運行時功耗僅有45 μA/MHz，在掉電模式下功耗更僅有2uA，可以持續讓智慧電表運作長達三年時間。另外針對智能電表鎖需要的加解密功能，提供AES 128bit 以及多種的加解密運算功能？梢詽M足智慧電表的各種需求。
方案特色
新唐 M261 方案特色
低功耗 : 45 μA/MHz (正常運行)
2.0 μA (掉電模式, RTC開啟)
高達512KB flash 容量可進行OTA function
AES 128bit for crypto function
RTC 具備Vbat 獨立供電
智能電容器
在交流電網中的電力輸出功率可分為兩部分，有功功率和無功功率，智能電容器的主要目的是在交流電力系統中補償無功功率，提高電力系統功率因子。
電力系統中，有功功率代表電力系統對外輸出功率的能力，有功功率供給電能給各類型電子產品, 有功功率的輸出總和可換算為電子產品每月所消耗的用電量(度數)。無功功率主要的用途是在電子產品中用來建立磁場, 任何有含線圈的電子產品, 就需要消耗無功功率來建立磁場，雖然不對外做功，但如果沒有足夠的無功功率來建立磁場的話, 許多電子產品如變壓器及機械電動機等都不能正常運行。
功率因子是評估電力系統中無功功率與有功功率占比的參數，也代表電力系統的運行效率，功率因素越低，代表電力系統對外輸出的有功功率越弱，透過功率因素我們可以了解一個電力系統的對外做功能力。
從電力系統提供的無功功率，一般滿足不了電子產品的需求，所以在電網中要設定一些無功補償裝置來補充無功功率，以保證使用者對無功功率的需要，這樣用電設備才能在額定電壓下工作，這就是智能電容存在的主要目的。

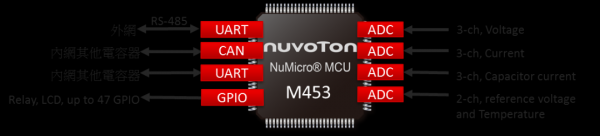

M453 系列
為何NuMicro M453系列適合用于智能電容器:
Cortex-M4核心運行在72MHz，并支持DSP單元提高算法的運行效率。
支持1路CAN2.0B，可應用于與其他內網電容器通訊
高達12路的1MSPS, 12位ADC，充分支持系統中的電壓電流取樣需求
最高支持LQFP100，多達82個IO輸出, 可用來實現大量繼電器的控制需求。
