輕、薄、短、小 產品的最佳推手-新唐無晶振USB解決方案
輕、薄、短、小產品的最佳推手
— 新唐無晶振USB解決方案
為保證通信正確，USB 產品需要搭配精準而穩定的時鐘源，并須確保時鐘源不受溫度和電源干擾，造成通信失敗或死機。產品設計時為產生精準而穩定的時鐘源，設計者通常使用外掛晶振來達成目標，設計上至少需要放置一顆晶振和2個負載電容，但這些料件在PCBA加工過程中，常常造成良率下降，如在電容上件過程中產生冷焊的現象，容易造成起振失。煌鈷炀д褚脖仨氃黾与娐钒迕娣e，增加終端產品的設計困難度。
新唐為解決外掛晶振產生的問題，且為了因應現代電子產品輕、薄、短、小的外型，推出了無晶振USB解決方案－內建精準48 MHz高精度高速 RC 震蕩器，可抗電源干擾且可即時進行同步校正，此方案讓客戶在電路設計過程中，不需要設計外部晶振應用電路，進而可節省3個料件 (1個晶振和2個電容)，且避免加工過程中，可能出現的不良率問題，進而提高客戶USB 終端產品品質，另外原本必須用于連接晶振使用的2根管腳，也可以進一步讓客戶彈性利用設成其他的外設或I/O管腳使用，增加設計彈性。
新唐的無晶振USB解決方案，更帶有獨家專利的抗電源干擾機制，讓客戶的USB終端產品可完全通過電氣快速暫態脈沖測試 (EFT)，且已廣泛用在電競滑鼠、電競鍵盤和搖桿的相關USB 產品應用上。
新唐無晶振USB解決方案

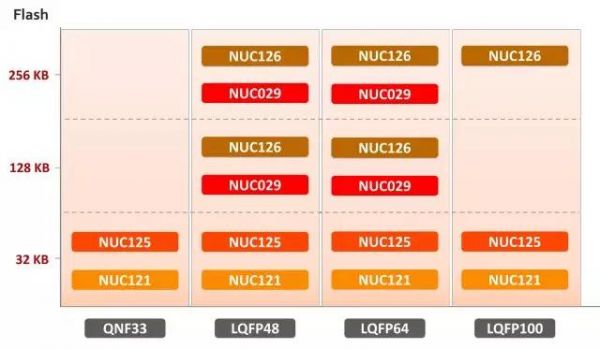

相關MCU
NUC029, NUC121
NUC125, NUC126
新唐無晶振USB解決方案

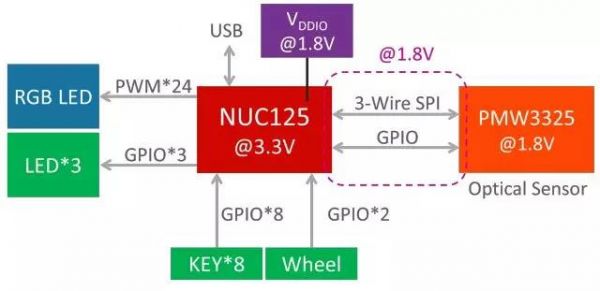

應用實例
新唐方案特色
• 支持每秒 1000 次回報速率，可無延遲地進行回應。
NUC121/125/126 特色
• 支持 USB 傳輸不須外掛晶體 (Crystal-less)
• 提供 SPROM，完整保護開發者代碼
• 支持 24 通道 PWM (NUC121/125)， 可連接高達 8 個 LED RGB 燈，制造絢麗燈光效果
• 支持 VAI (Voltage Adjustable Interface, NUC125)，用以連接1.8V感應器串口
編輯：zzy 最后修改時間：2022-01-19
