新唐M480系列創新 SPI Flash 架構
隨著科技的演進，眾多單片機及 SoC 芯片支持多組 SPI 接口，由于SPI具備有低接腳數、結構單純、傳輸速度快、簡單易用等特性，SPI接口變得十分常見，SPI 是 Serial Peripheral Interface 的縮寫中文意思是串行外圍接口，是全雙工同步傳輸接口，一般需要 4 條接線 (有時亦可為3線)，用以連接 ADC、DAC、EEPROM、通訊傳輸 IC，甚至連模塊化的產品 LCD也都是使用 SPI 接口。
目前新唐MCU系列在SPI接口上有什么創新呢？YTX技術工程師為你詳解：新唐 SPI Flash 應用創新
科技的演進應用的創新，開發人員在選型號時總是會在乎單片機內部Flash大小，是否足夠容納此產品的應用程序？若開發中或量產后需再新增功能時，可能會面臨不夠存放應用程序的問題，而以往SPI Flash都只能當作存放數據的外部?jī)?nèi)存，無法存放程序，此時又須再換別的單片機型號。

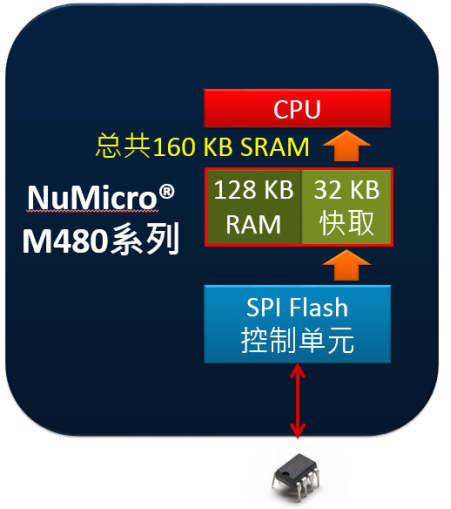

新唐科技針對單片機內部Flash大小以及SPI Flash只能存放數據的問題，在SPI Flash有創新的應用，新唐M480系列單片機稱此功能為SPIM，M480單片機為Master (主設備)，而SPI Flash為Slave (從設備)，可將應用程序放在外部?jī)?nèi)存SPI Flash，要執行放在外部SPI Flash的程序時，硬件會透過SPI Flash控制單元將應用程序讀取至新唐專為M480 SPI Flash 設計的32KB高速緩存執行應用程序，如下架構圖。

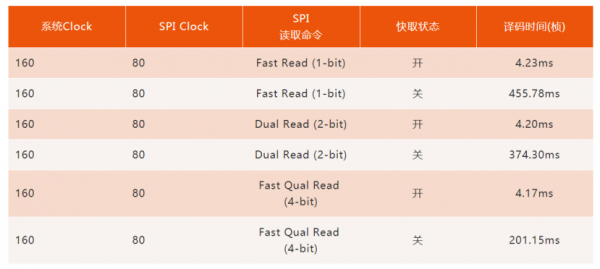

新唐科技SPIM的功能會預載32KB大小的程序放置32KB高速緩存的位置，執行速度如同單片機內部Flash，下表為M480單片機系列創新SPIM功能的速度表，是否使用高速緩存，會讓速度差異高達50~100倍，對于客戶擴充程序內容帶來極大幫助。
SPI 小學堂
SPI 架構及界面接腳

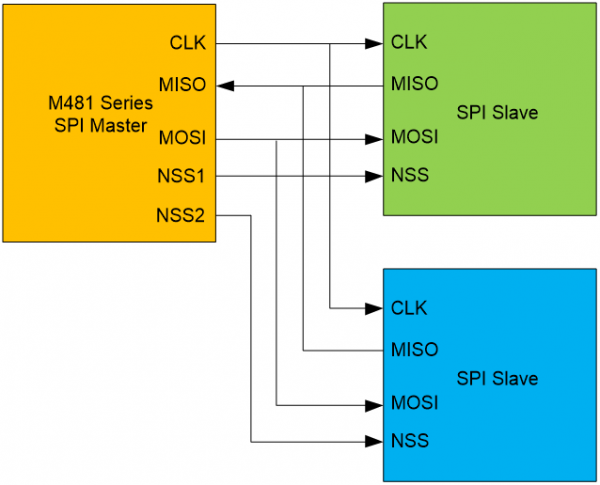

SPI 為一主從式架構，通常有一個 Master (主設備) 和一個 (或多個) Slave (從設備)。單片機及 SoC 芯片的應用上時常有多個周邊被連到同一個SPI接口，此時主控裝置能透過SS pin腳的電位高低來選擇周邊裝置，介接方法如下面的示意圖:

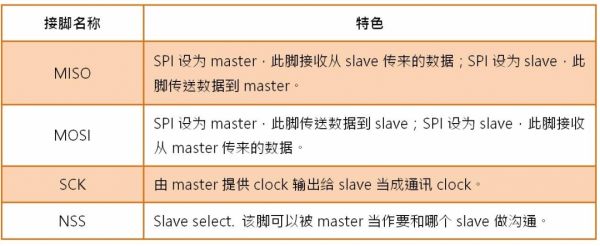

SPI 接腳名稱及說明如下表:
