任你摸摸噠觸屏 – 高效觸屏控制
高效觸控面板控制
前言
目前主流觸控面板依感應方式分為電阻式及電容式兩種：
👆 電阻式：為透過壓力使面板上下兩端兩極導通，經控制器感測面板電壓變化進而計算出接觸點的坐標。
✌ 電容式：在人體接觸時由電極與人體間的靜電所產生的電容變化來得知其接觸點的坐標。因電容式不是透過壓力偵測只需輕觸便能感應，幾乎不會造成組件的磨損，故廣泛應用在如手機、平板等消費性電子產品。但因人體接觸面板時電容變化非常微小，如何將微小的電容變化轉換為正確的坐標信息，是否能快速采集前端電容變化以及快速計算觸控信息變得額外重要。
新唐M480單片機特點
新唐NuMicro M480系列使用基于Arm Cortex-M4F核心，工作頻率可達192 MHz，可以快速地運行用戶的觸控算法，并帶有浮點數運算單元(FPU)和數字訊號處理指令(DSP)，有效提升數字濾波器的執行效率，并提供多組最高可達96 MHz的SPI接口，可用來連接前端觸控傳感器(Touch Sensor)，并提供2-bit模式，可在一個頻率的時間內，同時對兩組觸控傳感器進行讀寫，并帶有PDMA接口，不需透過CPU對前端觸控傳感器交換電容變化信息，即可提高觸控的精準度及正確性。

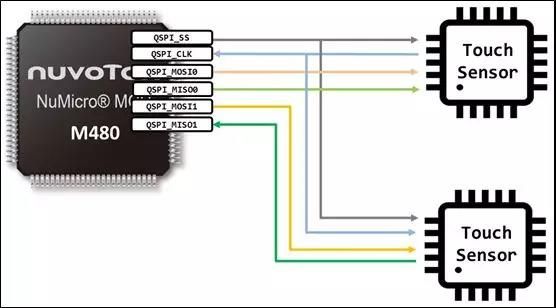

以下說明如何透過新唐NuMicro M480系列 QSPI接口2-bit模式，在同一時間對兩顆不同的觸控傳感器進行數據采集

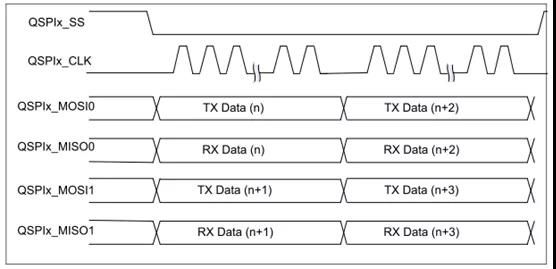

新唐NuMicro M480系列 QSPI接口總共有6根腳位，分別為 QSPI_SS, QSPI_CLK, QSPI_MOSI0, QSPI_MISO1, QSPI_MISO1, QSPI_MOSI1，當用戶將數據填入QSPI傳送數據所用的緩存器時 (QSPI_TX)，奇數的數據 (TX DATAn)會從腳位QSPI_MOSI1輸出，而偶數的數據 (TX DATAn+1) 則會從腳位QSPI_MOSI0輸出。從腳位QSPI_MISO1所輸入的數據會儲存在SPI接收緩沖區 (RX FIFO) 中奇數的位置 (RX DATAn)；反之從腳位QSPI_MISO0輸入的數據則會存放在偶數的位置 (RX DATAn+1)，且上述所有腳位數據的輸出及輸入皆會在同一個傳輸?shù)念l率中完成。
透過QSPI接口2-bit模式的特性，便能在同一時間內對前端兩個不同的觸控傳感器 (Touch Sensor) 進行數據采集，減少因傳輸延遲造成感測數據不同步的問題，再透過新唐NuMicro M480系列高速的CPU以及內建的浮點數運算單元和數字訊號處理指令(DSP)運行觸控算法，便可達到高效能觸控面板控制。
編輯：zzy 最后修改時間：2022-01-12
