N76E003數據整合教程：APROM與LDROM數據整合
新唐1T 8051系列的MCU產品，一般其內存空間都可以劃分為LDROM與APROM，多了一個引導程序后可以方便以后直接通過串口升級APROM中的固件，當這也給芯片燒錄固件帶來了麻煩，如果使用官方的Nu-link燒錄，速度忙，而且失敗率也相對高，如果采用第三方的燒錄工具，為了提成燒錄的速度，他們往往是將LDROM的數據與APROM的數據整合后燒錄，這個是怎么做到的呢？
首先我們先來了解一下新唐1T 8051的明星產品，N76E003系列，其18K的dataflash空間令人羨慕，可以分別分1K，2K，3K，4K空間用于LDROM，見下圖：
知道上面的四種情況后，我們就要找出這四種情況的對應的地址起始位，這個記錄下來就可以。
LDROM 4K字節，APROM 14K字節，LDROM的起始地址位為：0x3800;
LDROM 3K字節，APROM 15K字節，LDROM的起始地址位為：0x3C00;
LDROM 2K字節，APROM 16K字節，LDROM的起始地址位為：0x4000;
LDROM 1K字節，APROM 17K字節，LDROM的起始地址位為：0x4400.

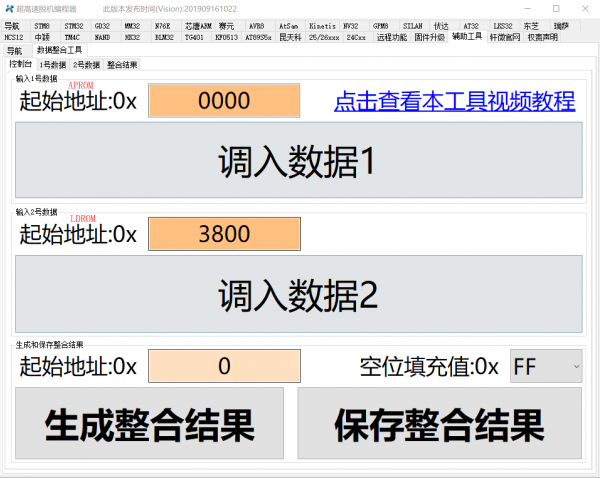

下圖配置為第一種情況
在數據整合的過程中特別要注意事項：
1.調入數據1對應的是APROM的固件，調入數據2對應的是LDROM中的數據，與nu-link的順序稍微不一致；
2.要先分別調入APROM與LDROM中的數據，再改起始地址，否則有可能調入不了數據。
編輯：admin 最后修改時間：2019-12-17
