TI德州儀器如何使用SSR實現更高可靠性的隔離和更小的解決方案尺寸
在發明晶體管之前，繼電器一直被用作開關。從低壓信號安全地控制高壓系統（如隔離電阻監測中的情況）的能力是開發許多汽車系統所必需的。盡管機電式繼電器和接觸器技術多年來有所改進，但對于設計人員來說，要實現其壽命可靠性和快速開關速度以及低噪聲、沖擊振動和功耗目標，仍然具有挑戰性。電容式和電感式隔離固態繼電器 (SSR) 具有性能和成本優勢，并且適合不同級別的隔離（無論是基礎型還是增強型）。與機電繼電器和固態光繼電器等替代技術相比，SSR 也具有優勢。
傳統繼電器開關解決方案
機電繼電器 (EMR) 在高壓開關應用中很常見。EMR 使用電磁力來機械地打開和關閉觸點。鑒于其機械特性，EMR 具有極低的導通電阻。它們的觸點本質上是金屬對金屬的連接。
在開關速度和可靠性方面，EMR 確實需要權衡取舍。繼電器內部的活動器件是一個限制因素，開關速度通常在 5ms 到 15ms 范圍內。隨著時間的推移和使用，EMR 可能會出現諸如拱起、顫動和焊接閉合等故障。
與 EMR 不同，光繼電器沒有活動器件，并可提供高隔離電壓。光繼電器是對傳統 EMR 的改進；但是，它們也有設計注意事項，例如對可實現的功率傳輸?shù)南拗埔约皟?nèi)部 LED 的老化。此外，光繼電器需要外部限流電阻器，并且通常使用額外的場效應晶體管 (FET) 來管理 LED 的開或關狀態。
SSR 中的電容式和電感式隔離
TI 的隔離式 SSR 可用作開關（帶有集成 FET）或用于控制外部 FET 的驅動器。無論是利用電容隔離還是磁隔離，TI 的隔離式 SSR 產品系列都可以實現具有基礎型或增強型隔離級別的設計。與 EMR 相比，TI 的 TPSI2140-Q1 隔離式開關和 TPSI3050-Q1 隔離式驅動器具有更高的可靠性和更長的使用壽命，因?yàn)樗鼈儾粫?huì)隨著時間的推移而出現機械性能變差的情況。因此， SSR 的壽命可靠性是傳統 EMR 的10倍。TI 的 SSR 還可以在幾微秒內進行切換，比 EMR 快幾個數量級。
由于 TPSI3050-Q1 和 TPSI2140-Q1 通過單個隔離柵集成了電源和信號傳輸，因此無需二次偏置電源，從而可以實現減小解決方案尺寸。圖 1 說明了在高壓系統中使用 TPSI2140-Q1 隔離開關，消除了偏置電源和外部控制電路等外部元件。

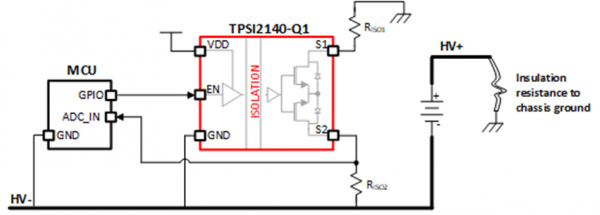

圖 1：TPSI2140-Q1 隔離式開關減小了
高壓系統中的解決方案尺寸
與傳統光繼電器和光耦合器相比，TPSI2140-Q1 和 TPSI3050-Q1 等 SSR 也具有優勢。TPSI2140-Q1 和 TPSI3050-Q1 等 TI 器件的可靠性優于光繼電器，因?yàn)椴淮嬖?LED 老化情況。無需外部控制電路，因?yàn)檫壿嬰娖捷斎肟梢灾苯域?qū)動系統。表 1 定性地比較了這些隔離開關技術。

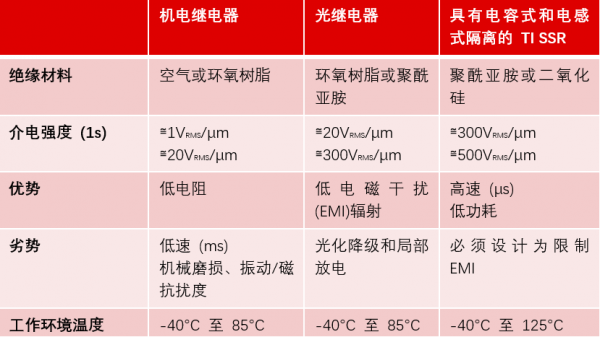

表 1 ：現有開關解決方案的比較情況
TI 的隔離式 SSR 以超快的速度、超高的工作溫度和超低的系統成本提供超高的介電強度，還可以在更小的封裝中實現更可靠的開關。
