電源控制在現代電子設備中起著至關重要的作用。而3842電源芯片作為一種常用的控制芯片，廣泛應用于開關電源控制電路中。了解其工作原理對于理解電源控制的原理和應用至關重要。

基本工作原理

3842電源芯片是一種基于PWM（脈寬調制）控制的集成電路。它的主要功能是根據輸入信號控制開關管的導通和截止，以實現電源輸出的穩定和高效。

1.輸入電壓檢測： 3842電源芯片首先對輸入電壓進行檢測，以確保輸入電壓在正常范圍內。如果輸入電壓過高或過低，芯片將自動停止工作，以避免損壞其他電路。

2.參考電壓生成： 3842電源芯片內部有一個穩定的參考電壓源，它用來與反饋信號進行比較，以控制輸出電壓的穩定性。參考電壓的穩定性對于保證電源輸出的準確性和穩定性非常重要。

3.脈寬調制： 3842電源芯片通過脈寬調制技術來控制開關管的導通和截止時間，以調節輸出電壓。當反饋信號與參考電壓進行比較后，芯片會根據比較結果調整開關管的導通時間，以使輸出電壓達到設定值。

4.電流限制： 3842電源芯片還具有電流限制功能，以保護開關管和其他電路不受過載的影響。當輸出電流超過設定值時，芯片會自動調整開關管的導通時間，以限制輸出電流。

3845電源管理芯片引腳定義

3842電源芯片是PWM控制器，目前這款芯片根據用途不同分為離線AC轉DC和DC轉DC兩種類型，由于其出色的性能被廣泛應用在：離線電源轉換器、DC-DC轉換器、DVD/STB 電源 · 電源適配器、CRT顯示器電源、電動車充電器等。384x系列芯片封裝以SOIC8、DIP8、PDIP8、SOIC14、CFP8等封裝形式 ，3842的話主要還是8pin引腳的芯片。

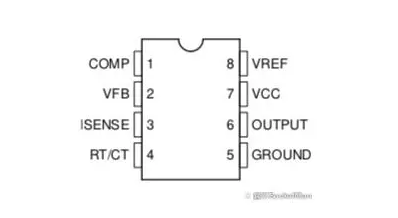

如上所示，引腳按順序分別為COMP、VFB、ISENSE、RT/CT、GROUND、OUTPUT、VCC、VREF。

COMP為英文compensation的縮寫，是補償?shù)囊馑�，主要作用是：誤差放大器輸出，用于環路補償。

VFB為Voltage Feedback的縮寫，是電壓反饋的意思，主要作用是：誤差放大器的反相輸入。 它通常通過電阻分壓器連接到開關電源輸出端。通過采樣輸出端的數據與基準做對比，從而由誤差放大器來調整輸出脈寬，進而達到控制電壓或者電流的目的。

ISENSE為電流的采樣端口，此輸入的信號是一個電壓正比于電感電流接的信號，PWM使用此信號來中止輸出開關的導通；

RT/CT是內部振蕩器的定時端，通過將電阻 RT 連接至 Vref 以及電容 CT 連接至地，通過阻容元器件的參數來實現晶振的頻率大小。

Ground是接地，我們通常成為GND，其作用是電源接地等用途。

Output是驅動外部MOSFET功率器件柵極的輸出端， 通過這個信號能控制外部功率器件的開和關。

VCC為主電源輸入，用于提供該芯片運行的電源。

Vref為該芯片的基準電壓輸出端，通過這個信號管理電阻 RT 向電容 CT 提供電流。

這款芯片參數大致如下：

Vcc的電壓在低阻抗的情況下最大值是30V，VVFB and VISENSE在-0.3~6.3V之間，IOUTPUT即驅動電流在±1A，ICOMP最大值在10mA，3842的應用場景在0~70℃。
