圣邦微：SGM3836A詳細規格參數介紹

村田電子元器件供應商穎特新科技銷售村田型號：圣邦微：SGM3836A詳細規格參數介紹，并提供該型號的產品規格書，包含了該產品的封裝尺寸、規格與包裝信息等。聯系電話：0755-82591179.

SGM3836A是為需要VAVDD、VELVDD和VELvss的AMOLED顯示器設計的。該裝置集成了兩個Boost變換器，VELvpp的VO1和VAypp的VO3，以及用于Velyss的倒置降壓變換器VO2。所有三種轉換器的輸出電壓都可以通過數字接口控制引腳(CTRL)按數字步驟編程。

該SGM3836A可在一個綠色TOFN-3x3-16L封裝�？稍�-40°℃至+85℃的環境溫度范圍內工作。

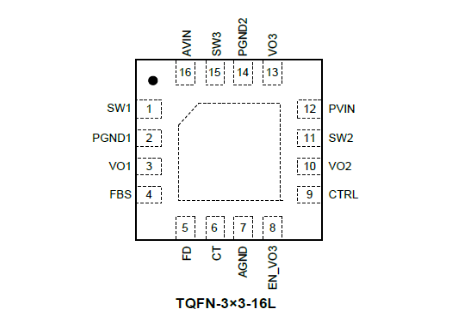

PIN配置

特點：

·2.9V至4.5V輸入電壓范圍

·同步增壓轉換器(ELVDD)

4.6V至5.0V輸出電壓，100mV步進

4.6V默認輸出電壓

1%的準確度

用于路徑損耗補償?shù)妮敵鲭妷簷z測引腳(FBS

·同步反相降壓-升壓轉換器(ELVSS)

-5.4V至-1.4V輸出電壓，100mV步進

-2.5 V默認輸出電壓

-2.5V時精確度為1.2%

·ELVDD和ELVSS組合輸出電流能力

在4.6V/-2.5V電壓下最高可達800mA(輸入電壓=3.1伏)

最高可達780mA，電壓為4.6V/-27V(VIN=3.1V)

最高可達750mA，電壓為4.6V/-3.0V(VIN=3.1V)

在4.6V/-40V時，最高可達630mA(輸入電壓=3.1伏)

在4.6V/-5.4V電壓下最高可達510mA(VIN=3.1V)

·同步升壓轉換器(AVDD)

5.8V至7.9V輸出電壓300mV級

6.1V默認輸出電壓

1%的準確度

100mA輸出電流能力

·VIN和Vour雙向隔離

·短路保護(SCP)

·過載保護

·熱關斷

·VELVS啟動延遲:10ms

·短路和OLP檢測時間:1ms

·采用綠色TQFN-3x3-16L封裝

應用

·智能手機和平板電腦

·有源矩陣OLED顯示器
