概述：

AAP6010A是一個寬輸入電壓，高效率的電流模式同步降壓轉換器，實現了出色的負載和線路調節。該AAP6010A工作在任何恒定輸出電流(CC)模式或恒定輸出電壓(CV)模式。CC電流值由外部檢測電阻器設置。AAP610A提供高達35A的輸出電流在125kHz的開關頻率。

AAP6010A是在綠色SOIC-8封裝。它的額定溫度范圍在-40攝氏度至+85攝氏度。

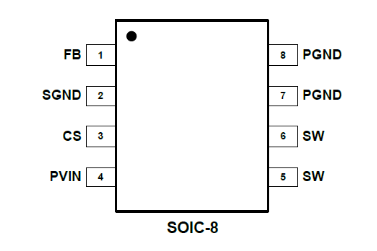

引腳配置：

特征：

●寬7.5V至40V輸入電壓范圍

●固定125kHz開關頻率

●占空比范圍(0~100%）

●CC/CV模式控制

●最高3.5A輸出電流

●高效率高達95%

●0.797V參考電壓

●輸出短路保護

●FB電阻短路保護

●短路保護時輸入電流幾乎為零

●內部軟啟動

●可編程輸出電纜補償

●熱關斷保護

●提供SOIC-8封裝

●符合RoHS標準且不含鹵素

應用：

汽車充電器/適配器

可充電便攜設備

電池充電器
