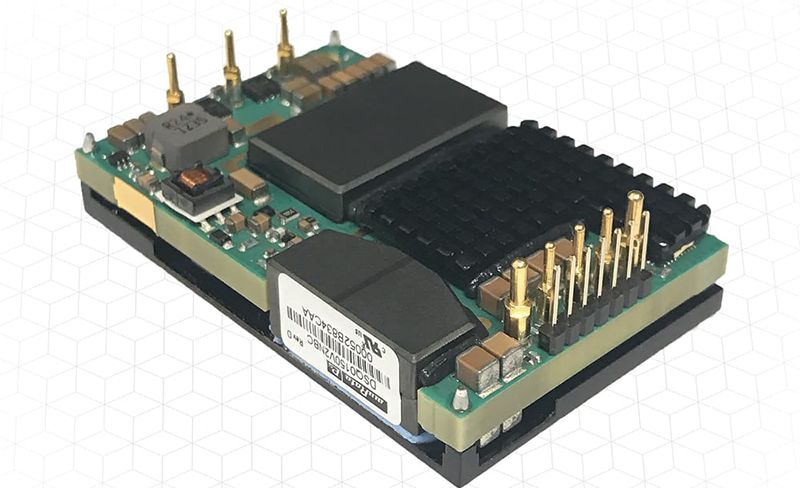

村田600WDOSA標準的數字DC-DC轉換器
村田制作所推出了Murata Power Solutions的600W，DOSA兼容，12V輸出，數字四分之一磚DC-DC轉換器系列。該系列專為基于32位ARM處理器的高可靠性應用而設計，該處理器支持用于數字控制和遙測功能的最新PMBus命令。DSQ，DCQ和DAQ轉換器支持36-75V的完整“TNV”輸入范圍，典型效率為96％@滿載48Vin。
該系列旨在支持多個模塊的下垂模式電流共享，通過緊密的負載分配提高功率輸出。I / O隔離為2250 VDC，具有功能絕緣系統，并通過UL / CSA安全機構認證。這些模塊的選項包括支持最新PMBus命令集的數字接口，并行負載共享，正或負開/關邏輯，以及標準“模擬”DOSA引腳排列和5pin總線轉換器引腳排列的選項。應用示例包括電信網絡設備，計算設備，無線基站，PoE系統，MicroTCA，風扇托架和測試設備。
DSQ型號包括一個PMBus接口，提供一種裝置（I 2 C總線），用于配置輸出電壓，軟啟動參數，輸入和輸出過壓保護限值，輸入欠壓鎖定，電流限制和熱關斷。遙測功能包括輸出電壓和電流，輸入電壓和溫度，以及“電源正！焙烷_(kāi)/關狀態的指示。該模塊的核心是一個32位處理器，控制所有功能和參數。為了支持PMBus，Murata Power Solutions提供可選的評估板，由可下載的軟件和用戶友好的GUI支持？筛鶕要求提供評估板和GUI手冊。
DSQ模塊根據行業標準IPC9592進行設計，測試和認證，以滿足可靠性要求。電氣性能是最先進的，效率為96％，輸出功率為600W，溫度為55°C，沒有散熱片，輸出在所有條件下都具有預偏置保護，嚴格的線路和負載調節，低輸出紋波和噪聲和快速負載瞬態響應，全部打包成行業標準的DOSA四分之一磚格式。所有型號都包括一個可獲得最佳熱性能的底板，還可為極端溫度應用提供額外散熱器安裝表面。安全認證包括UL / EN / IEC 60950-1和CAN / CSA-C22.2否60950-1 2 第二版和所述部件符合EN55022 / CISPR22 EMC標準以最小的輸入濾波。
“Murata Power Solutions很自豪能夠?yàn)槭澜绺鞯氐碾娏ο到y(tǒng)架構師提供600WDOSA¼磚系列。Murata專有固件的高可靠性設計和制造工藝以及先進的數字控制平臺為電力系統設計人員提供了下一代高性能系統的工具！按逄镫娏鉀Q方案產品管理總監Bill Smith說。
編輯：amy 最后修改時間：2019-04-30
