意法半導體新ACEPACK功率模塊兼有先進性能和經濟性
中國，2018年3月26日——意法半導體新ACEPACK (Adaptable Compact Easier PACKage)模塊為包括工業電機驅動、空調、太陽能發電、焊機、充電器、不間斷電源控制器和電動汽車在內的3-30 kW 應用提供高成本效益的高集成度的功率轉換功能。意法半導體的節省空間的纖薄的ACEPACK 技術在經濟劃算的塑料封裝內整合高功率密度與可靠性。產品特性包括可選的無焊壓接工藝。這項工藝可以取代傳統焊接引腳和金屬螺絲夾，簡化組裝過程，實現快速、可靠的安裝。
在芯片內部，意法半導體的第三代溝槽式場截止IGBT實現了低導通電阻與高開關性能的完美組合。新模塊有兩種配置可選：sixpack模塊內置六個IGBT及續流二極管，可用作三相變頻器；功率集成模塊(PIM)提供一個完整的驅動功率級。PIM是轉換器-變頻器-制動器(CIB)產品，集成一個三相整流器、三相變頻器以及處理負載反饋能量的制動單元。兩款產品都含有一個負溫度系數熱敏電阻，用于測量和控制溫度。

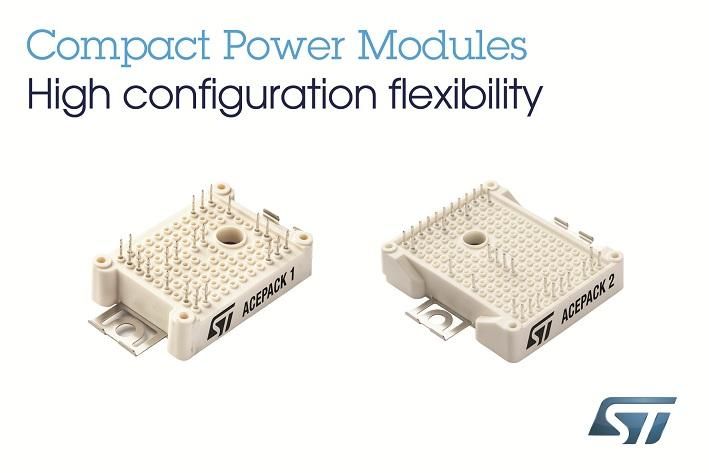

各種PIM/CIB和sixpack產品采用ACEPACK 1或尺寸更大的ACEPACK 2封裝，內置650V或1200V IGBT，額定電流15A到75A。模塊內部布局經過優化，降低了雜散電感和EMI輻射，更容易達到EMC法規的要求。2.5kV隔離確保在惡劣工況下模塊有穩健的性能表現。所有模塊的最高額定工作溫度都是175°C，讓設計人員更自由地優化散熱器尺寸和功率耗散。
咨詢產品價格，索取樣品，請聯系意法半導體銷售代表處，或者訪問 www.st.com/acepack了解詳細信息。
