melexis電感式位置傳感器接口芯片

關鍵字:Melexis傳感器 Melexis接口芯片 發布時間:2024-04-17

MLX90513產品介紹:

MLX90513 是一款電感式位置傳感器接口芯片,用于汽車和工業應用中的絕對旋轉和線性運動/位置傳感。該器件旨在控制電感式傳感器(線圈)并處理捕獲的模擬信號。該器件支持 4 種輸出模式:SENT/SPC(短 PWM 代碼)、PWM 和模擬輸出。

該電感式傳感器芯片的運行基于發射線圈、目標物和三個接收線圈之間的電感耦合。片上 LC 振蕩器與發射線圈一起產生一個電磁場。該電磁場在三個接收線圈中感應出與目標(轉子)角度相關聯的電壓。這三個信號由 MLX90513 內部信號處理單元捕獲和處理。根據線圈上方金屬目標(轉子)的極數,接收線圈會布置在彼此相對固定的位置。線圈通常以印刷電路板跡線的形式實現。

對于工程開發,您可以使用 EVB90513 評估套件。在生產方面,無論是工程設計還是批量生產,MLX90513 與 PTC-04 (DB-HALL06) 完全兼容。

應用示例:
非接觸式絕對旋轉或線性位置傳感檢測

  • 踏板位置
  • 油門位置
  • 車身高度位置
  • 方向盤位置
  • 小角度位置

特性和優勢:


高精度:最大誤差為 ±0.1% FS

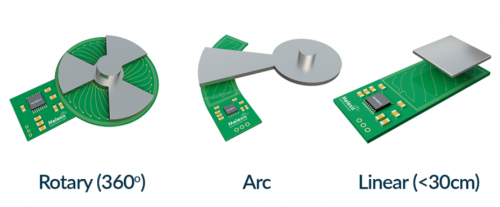

支持旋轉 (360°) 和線性(最多 30 cm)運動
抗雜散磁場 (ISO 11452-8)
片上信號處理
具有 32 點可編程線性傳輸特性的靈活信號調節
單引腳輸出可配置為 SENT/SPC、PWM 或模擬輸出(成比例)
(快速)SENT,符合 SAE J2716 APR2016 標準,具有以下特點
具有 32 點可編程線性傳輸特性的靈活信號調節
增強型串行數據通信
最小 0.5 μs tick 時間
所有輸出模式(包括模擬輸出)、獨立安全單元,均符合 ASIL C (ISO 26262)
過電壓和反極性保護(最大 ±24 V)
環境工作溫度范圍為 -40°C 至 160°C
符合 RoHS 的 TSSOP-16 封裝
