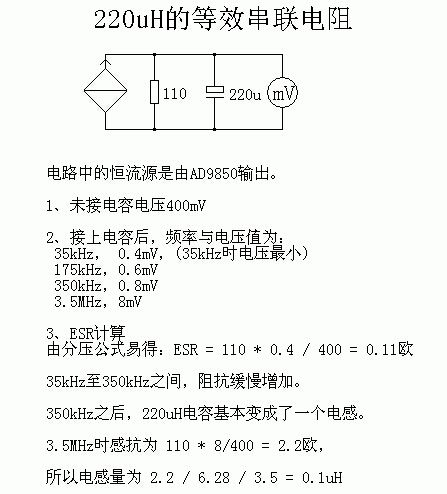

電容等效串聯電阻ESR計算
等效串聯電阻ESR
一只電容器會因其構造而產生各種阻抗、感抗，比較重要的就是ESR等效串聯電阻及ESL等效串聯電感─這就是容抗的基礎。電容器提供電容量，要電阻干嘛？故ESR及ESL也要求低…低；但low ESR/low ESL通常都是高級系列。
ESR的高低，與電容器的容量、電壓、頻率及溫度…都有關，當額定電壓固定時，容量愈大 ESR愈低。有人習用將多顆小電容并接成一顆大電容以降低阻抗，其理論是電阻并聯阻值降低。但若考慮電容接腳焊點的阻抗，以小并大，不見得一定會有收獲。
反過來說，當容量固定時，選用高WV額定電壓的品種也能降低 ESR；故耐壓高確實好處多多。頻率的影響：低頻時ESR高，高頻時ESR低；當然，高溫也會造成ESR的提升。
串聯等效電阻ESR的單位是mΩ，高級系列電容常是low ESR及l(fā)ow ESL。若比較低內阻及低漏電流兩種特性，則低內阻容易達成，故標示low ESR的電容倒很常見。ESR與損失角有關聯，ESR＝tanδ/(ω×Cs)，Cs是電容量。
有時電容器規格上會有Z，它與ESR的意義不同，但Z的計算示與ESR有關，同時也考慮到容抗及感抗，是真正的內阻。剛才提到電容的ESR單位是mΩ，那是指大電容，若是220μF小容量電容，其ESR單位就不是mΩ而是Ω。何種電容器的ESR最低？答案只有一個：Sanyo的OS有機半導體電容！
漣波電流Irac
前面談到的散逸因數DF-損失角tanδ、漏電流、ESR-串聯等效電阻…等，其值都是愈低愈好，但現在要提的漣波電流ripple current卻是愈高愈好。特別是現在都特別講究後級擴大機要有大電流輸出，電源平滑濾波電容器的漣波電流Irac(或Iac)就顯得格外突出。
漣波電流Irac的標示至少應有低頻及高頻工作時兩種規格數字，低頻大約是以120Hz做標準，高頻大概是以 10KHz做標準，但不同制造廠商可能會有略微的差別。
漣波電流與頻率剛好成正比，因此低頻時漣波電流也比較低？墒菍我們音響迷來說，低頻段的Irac值才是重要。所以在采購電容器時，漣波電流數字高低是極為重要的依據。在一般狀況下，同品牌時，鎖螺絲式電容的漣波電流通常比snap-in插PC板式來得高。
曾經有一種說法：RIFA的10000μF相當於其它廠牌15000μF，因?yàn)榇蟛糠萑罩齐娙莸臐i波電流都不高，而RIFA又特別高，故好像可以一個當兩個用。德國Siemens、英國BHC電容，在Irac這項特性上也常優於日制品。就筆者所知，Irac最大的電容，是Siemens SIKOREL系列電容為最高，6800μF/63V就高達20A！若是小容量電容，Irac最大的是Sanyo OS電容。
就後級擴大機的動作來說，很多人會認定低頻時吃電流。有個方法可以試：以電表直流電壓-DCV最低檔量任一只射極電阻壓降，最好是指針電表，播放唱片，將前級音量轉大，注意電表指針的擺動，你就會發現低頻固然會吃電流，四把吉它連彈也會猛吃電流！什麼音樂最適合run-in後級擴大機？Holst的《行星組曲》第一曲MARS。
現在你應該已經明了六成以上，或許你想問：有沒有體型不大，漏電低、ESR低、tanδ低、誤差低、價格低，但漣波電流高、適用溫度范圍高的鋁電解電容？嗯…，沒有！
關於容量誤差，近年來鋁質電解電容頗有進步，以往是-20％～+40％，現在大多是+/-20％。但其容量常偏＋而不是偏－，故10000μF測量起來有可能會接近12000μF。
精確量取大容量電容器的靜電容量，是我多年來一直想做的事。不要懷疑，這種測試儀器很難買到，美國曾制造過，可量至99999μF，并能同時顯示DF值及 ESR值；而且電容量是100Hz、1KHz、10KHz三段（不是兩段）頻率測試的平均值。這種儀器國內市場曾出現過，小賣新臺幣十萬元─只差漏電流的測試。
額定工作電壓的安全度，在我的標準是：至少理讓15％。例如某電容的額定電壓是50V，雖然涌浪電壓可能高至63V，但我最高只會施加 42V電壓。讓電容器的額定電壓具有較多的余裕，能降低內阻、降低漏電流、降低損失角、增加壽命，一舉數得何樂不為？以前曾看過日制擴大機，±48V工作電壓配上10000μF/50V濾波電容；短時間內當然不會燒壞，但時日長久，壽命有可能降低，那就得更換新品或另購新機。所以日制品常有「時間到了，該走了」的宿命，你也不能指責它是偷工減料，畢竟做生意總要圖利，若一輩子只能賣你一次，如何賺錢？
容量愈高哼聲愈低？
自己裝，最討厭的就是哼聲除不掉。有人將濾波電容加大，哼聲就沒了。我是不十分相信，因擴大機的哼聲常是因地回路不當引起，來自電容器微乎其微。但是理論上，容量愈高，電源平滑效果也就愈佳，所以大容量的做法，是許多設計者及DIY迷亦深信不疑。
因此不少後級擴大機，特別是美國產品Krell、Mark Levinson，最愛采用大水塘─大電容；丹麥的Dynaudio，連前級擴大機都用到十?dāng)?shù)萬μF之容量。至於AC & DC交直流，也比較傾向於「大容量」派，但尚適可而止。
可是也有不少名廠走低容量路子，例如美國Amcron有臺 250W×2專業後級擴大機，兩聲道合計500W，只用了2只8200μF小濾波電容器(好像是小了點)。瑞士Goldmund算是Hi-End品牌，產品送到各雜志社試聽，沒有一個評論員膽敢說它壞，它的大後級就是采用小電容。瑞士FM Acoustics更是貴到斃，一臺立體聲後級後級可換一部Benz車。它的220W×2專業後級，號稱數十A電流輸出，本人親眼得見，全機只使用2只10000μF/100V濾波電容。
大容量濾波與低容量濾波兩種理論基本上是對立的，但卻同時存在於音響圈。以低容量論點設計擴大機，也可以完全沒有哼聲，而且低頻表現也不比「大水塘」機差。重點是什麼？Irac漣波電流。如果你如今還是滿腦子的大容量，那你還不了解電解電容！
給大家一個建議：組裝後級若采用低容量濾波電容時，千萬要配用高功率電源變壓器。也就是「瘦了電容器、肥了變壓器」，這可能就是擴大機好聲的秘絕。以這幾年詳細之觀察，後級擴大機若要好聲，采用大功率電源變壓器比采用大容量濾波電容有效多了。
一顆大的？多顆小的？
OK，有人放心不下，濾波電容堅持要大μF─那是找一個大的，還是用十來個小的并接？又有人說用小顆并，不但內阻可以降低，反應速度也會也快，透明度及解析度都比較好。
Mark Levinson及Krell的後級不是以小并大，但有誰認為它反應速度慢、不透明有霧？面對此問題，我自己都長期陷入迷陣中。就機箱規劃來說，用多顆小電容并聯似乎比較理想，而且進貨量大價格也便宜，甚至前級、後級、綜合機，都可采用同一種電容。
進口機與國產機的命運有些不同，當消費者面對數十萬元進口機采用多顆小電容時，他會自我解釋：這個很有道理；但面對國產品時，他可能會有另一套惡毒的說法：偷工減料！
就音質表現，大水塘or小水塘、一顆大的or多顆小的，應該沒有絕對關系。鄧小平說得好：管它黑貓、白貓，會捉老鼠的就是好貓。
制造廠牌也關乎品質特性，前述有人終其一生不用日制品。美國原本有兩大電容器品牌Mallory及Sprague，現在 Sprague已成絕響，因?yàn)樗蝗毡綨ippon Chemi-con收購，且公司名稱注冊United Chemi-Con/簡稱UCC。但只要是仍在美國制造，外皮印有made in USA，商標更改與制造品質應無關聯。
不過外界已有耳語：UCC比Sprague差，可能性如何？日本商社一旦接手，行銷政策自然會大幅改變，為了提高出貨量必得降低售價；但假格下滑也會導致品質下滑。詢問本地代理商瑞普公司，UCC電容銷售量比Sprague低，顯示國內廠商有排斥UCC的反映。若比較UCC及Sprague的規格特性，果然是一付Japanese樣─體型大為縮水，原本40mm×80mm的改成40mm×50mm，價格可能較低廉，但ESR增加、Irac減小─怎不令人擲筆三嘆？
你對日制品有疑慮？沒辦法，非但美國如此，德國也需要日本資金進入來個德日合作，Siemens就和松下Matsusita共同生產S＋M電容器。這是未來趨勢，幾乎不可避免。RIFA也早就被EVOX吃下，EVOX是大集團，到處設廠，本刊SigEnd單端前級有用到1μF電容，就是EVOX品牌，雖然自美國進口，但一付臺制品模樣。
儲存及工作壽命
比起電阻、IC、電晶體、塑料電容這些半永久性元件，鋁電解電容的壽命就值得重視。一是儲存年限，自然與壽命有關，10～20年應無問題。存放過久的電容不宜立刻使用，利用power supply先將它aging(活化)；夾上端子，緩慢調整power supply電壓，由低至高，最高可調至此電容的額定電壓。
工作壽命就很難說得明白，所謂長壽命LL-long life電容，通常是表示漣波電流Irac穩定。前面曾談到電容的Irac與工作溫度及頻率都有關，例如同是10KHz，40度C時是15A，85度C時是9A；15A/9A＝1.67。此數字就是電容的壽命因數（本人臨時想出來的），數字愈高壽命愈低，數字愈接近1壽命愈長。
如果沒記錯，1.93表示10萬小時，1.85表示20萬小時，故1.67至少50萬小時！但電容器的主要功用是充、放電特性，因此不宜經常快速充、放電。有兩個方法可有效延長電容器壽命：一是減少開機、關機次數，二是設法降低開機時的瞬間充電電流─你聽懂了嗎？本刊也注意到此問題，故多年來都是這樣做。
即令是如此，若問：到底是哪一種電容的音質較好？這也實在難以回答；旧希煌放、系列的電容，它的聲音表現自然也是不同。我個人不會「日制品打死不用」，只要處理得當，日制品也不輸歐美貨。多年前曾用過ELNA高級Cerafine音響級電容，它的ESR雖然低，但I(xiàn)rac也不高，裝在amp.上，低頻很厚實，但霧氣較重，不夠透明？墒遣⑸蟬peed-up小電容後，就豁然開朗。
故實際裝配時，記得一定要在主濾波電容上加并speed-up小電容，此舉「至少」會改善高頻響應。數值是多少？最好是一大一小，大的1μF、小的0.1μF，MKP是最低要求。
有時并上小電容會發現助益不大，這可能是小電容未選對。RIFA的電解及塑料電容，若想加并speed-up，奉勸你不要找WIMA，建議各位試試MIT的PPFX-S錫箔或RTX系列0.1μF。寫這篇文章的同時，也留意各雜志的廣告，美國Krell及加拿大Class'e Audio的Hi-End後級新機種竟然都采用日本Nichicon電容做主電源平滑濾波！但雜志評論員有誰敢說它差？！
前級擴大機吃不了數百mA電流，故濾波電容較易選擇。高瓦數、高輸出電流擴大機就很難伺候，此時濾波電容的Irac特性就要考慮在內。
對於濾波用電解電容，有幾點值得網友注意：
一、大致上來說，日制品的Irac比歐美品低；
二、低漏電流比低ESR更重要；
三、大濾波電容宜并接小電容；
四、盡量選高耐壓電容；
五、最頂級的電容，容量及耐壓都不高，故數百瓦的大power通常聲音粗糙，不是沒有道理。
筆者不建議哪種電容最好，因?yàn)橹灰玫们‘?dāng)，每種電容都可發出好聲。至於刻意強調電容、電阻、焊錫、保險絲非xxx品牌不用的人，絕對是不懂線路結構的外行人！
