電容三點式振蕩器原理相關解析
關于電容三點式振蕩器原理來說，有很多人是不知曉的，只知道其能夠形成一定的回路。那么其在發揮其作用的時候是怎樣的原理形成的呢？不妨跟隨小編一起來探究一下其原理所在吧。

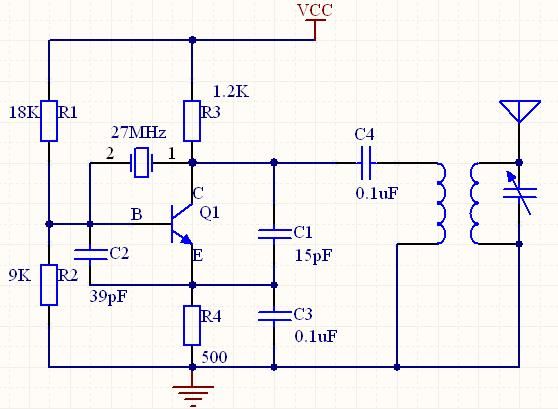

電容三點式振蕩器其實就是自激振蕩器的一種。在諸多的電路中L、C1、C2組成諧振回路，作為晶體管放大器的負載阻抗。相應的信號會從電容器C2兩端取得，送回放大器的基極b上，而且也是將LC回路的三個端點分別與晶體管的三個電極相連，故將這種電路成為電容三點式振蕩器。
由串聯電容與電感回路及正反饋放大器組成。因振蕩回路兩串聯電容的三個端點與振蕩管三個管腳分別相接而得名。對于電容三點式振蕩器所形成的這種電路的優點就是輸出波形好、振蕩頻率可達100兆赫以上。但是有利就有弊，因此從弊端的角度上來說，就是調節頻率時需同時調CC1、CC2不方便。適宜于作固定的振蕩器。
就拿在無線話筒中的作用，BG1組成的放大電路把來自小型電容話筒檢測到的微弱聲音信號進行放大，達到一定的幅度后送到BG2組成的電容。三點式振蕩器對BG2產生的載波信號進行調制，最終從天線輸出。電路采用二極管穩壓技術，能使電路更穩定的工作。電容三點式振蕩器是最為常用的振蕩電路。這樣的電路在輸出的時候其波形較好，而且相對來說工作效率也比較高。
電容三點式振蕩器原理就介紹到這里。大家是否了解了其作用所在了呢？其實對于這些來說，是最為常見的常識之一。而其就是最常用的振蕩電路，有一定的優缺點存在。
