藍海市場新觀點：聯勝光電、奧特維聚焦 UV LED 車用市場

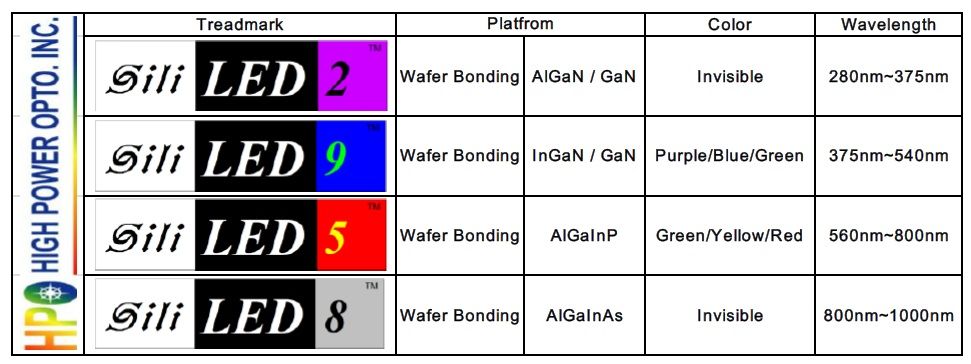

聯勝光電（HPO）擁有全世界最早的矽基板鍵結技術與專利，以此關鍵技術用于芯片制造過程中，將原本在磊晶成長時所使用的基板（如藍寶石基板、砷化鎵基板）置換成矽基板，利用其高散熱性與高導電性以提升元件信賴度，并能在高電流操作下得到更優異的光輸出效率。HPO 利用此關鍵技術制造 SiliLED 產品系列（SiliLED5 磷化物紅黃光、SiliLED8 砷化物紅外光、SiliLED9 氮化物藍綠光、SiliLED2 氮化物紫外光），是全世界少數可提供全光譜垂直結構 LED 專業芯片制造公司。

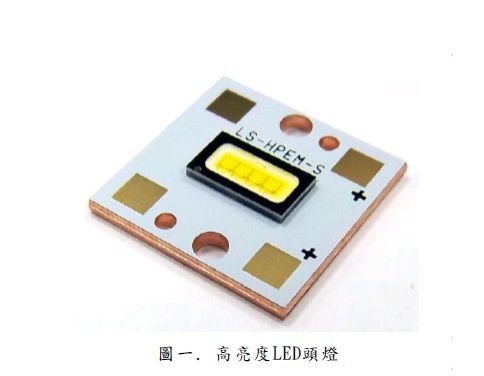

車用照明為 LED 照明應用的藍海市場，聯勝光電在車用照明布局已久。公司創立之初即與國內與國際大廠合作發展，是臺灣最早將矽基板垂直結構 LED 應用于車用的公司，已累積多年的應用實績，在業界擁有優良的口碑，除原有磷化物紅黃光產品應于在煞車燈、方向燈，目前更積極布局氮化物白光產品于車頭燈、晝行燈市場。近期與國內大廠合作開發車用 LED 大燈，已通過各種車用認證與信賴性規范，如 TS16949、AEC-Q101 等，圖一為使用聯勝產品的高亮度 LED 頭燈，操作在 1A 下可達 1,200 流明，產品性能與國際大廠產品并駕齊驅。
隨著行車安全的重視與智能車的發展，砷化物紅外光（IR）產品應用也將更廣泛。聯勝光電 850 / 940nm 雙重量子井結構（Dual Junction MQWs）大功率產品，在 350mA 電流操作下，輸出功率可達 370mW，目前也積極推廣使用車用夜視系統之使用，聯勝期許 SiliLED5、SiliLED9 與 SiliLED8 產品，在車用市場能協助客戶制造出更優質的產品與提升市場競爭力。

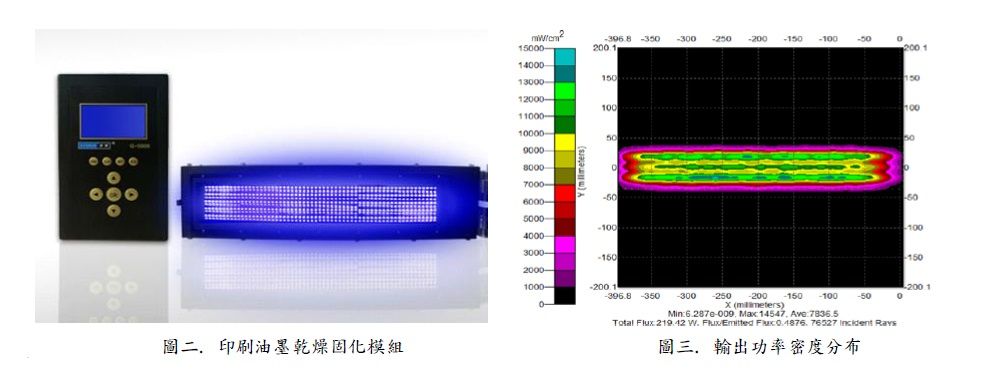

同為不可見光的產品，UV 產品應用對高功率、高光通量密度需求及穩定的信賴度要求更加嚴苛。聯勝光電的垂直型矽基板鍵結專利技術 LED，非常適合在高電流操作下得到更優異的光效輸出。以 80mil 395nm UVLED 為例，在 2.5A 操作下 WPE 達 48%，能在輸出功率密度可達 12W/cm2下穩定長時間操作，UV LED 市場偏向客制化需求制作，聯勝與系統廠商密切配合，偕同開發出 5050 封裝 UV LED 模組（385-405nm），使用在印刷油墨干燥固化，在 2.5A 電流驅動下，可達 5,000mW 光輸出（圖二、圖三）。

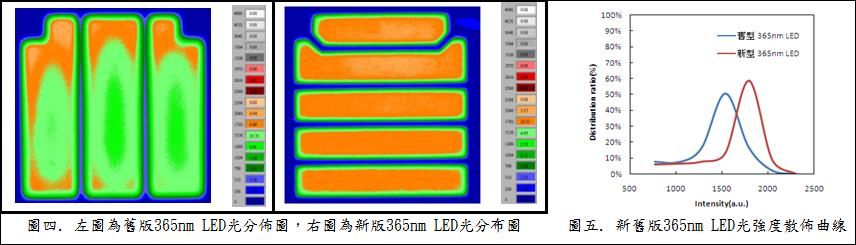

365nm UV 在磊晶組成已接近 InGaN 材料極限，磊晶層品質、芯片制程及電極設計最佳化等對產品的信賴度顯得更加重要。聯勝光電在 UV 產品已耕耘多年，新版本 46mil 365nm UV 加入高溫低摻雜氮化銦鎵高速電子擴散結構，并搭配 n-AlGaN 的新型電極，提升電子的橫向傳導，解決了 n-AlGaN 電流擴散不佳的問題，進而提升總體亮度，且因電流均勻的散布到整個晶粒，操作溫度也平均散布到整個晶粒，進而提升新版本 365nm UV LED 的可靠度（圖四）。在光強度分布上，新版 365nm UV LED 光強度在 1500~2000a.u. 的面積占所有面積的 80%，而舊版 365nm LED 光強度在 1,500~2,000 的面積占所有面積的約莫 55%，其他的 35% 分布在 1,000~1,500a.u.，因此從光的均勻性及整體的光強度來看，新版的設計有較佳光強度分布（圖五）。
聯勝光電在高功率垂直式 LED 芯片深耕 10 年，累積豐富技術實力與完整專利布局， 亦獲得客戶對產品的認同與支持。展望未來，期許成為高穩定與信賴度光電元件的理想品牌。近期引進新的策略性股東，未來合作于設備提升與產品整合，相信能為聯勝的發展注入新的能量。聯勝光電董事長張智松博士表示，在目前競爭激烈的光電半導體市場，聯勝光電秉持在可見光產品深耕多年的技術基礎下，應用在新產品──不可見光的產品開發，亦可大幅提升發光效率與產品穩定度。
目前 IR 與 UV 的高端產品已獲客戶認可，期許在 LED 競爭紅海中，發揮工匠精神──專注品質與效能的提升，創造產品新藍海，為臺灣綠能產業的發展一起奮斗努力。
UVT 高溫共晶 UV 封裝
有鑒于 UV 客戶對于產品的整合性需求，HPO 為了給客戶更棒的產品使用感受，同步提供 UV 封裝及系統模組的整合性產品服務，封裝部分由 UVT（奧特維科技）服務 UV 全系列的產品封裝，UV 封裝波段由 360~430nm、功率由 1W~30W 的業界領先超高功率 UV 單晶封裝產品，全系列搭配 UVT 專門為超高功率的共晶制程，對于電流乘載能力遠超過一般納米銀膠的 2 倍以上，提供客戶高性價比的 UV 封裝體。UVT 獨有的封裝服務提供客戶多樣化的封裝產品選項，K1、3535、5050 等。

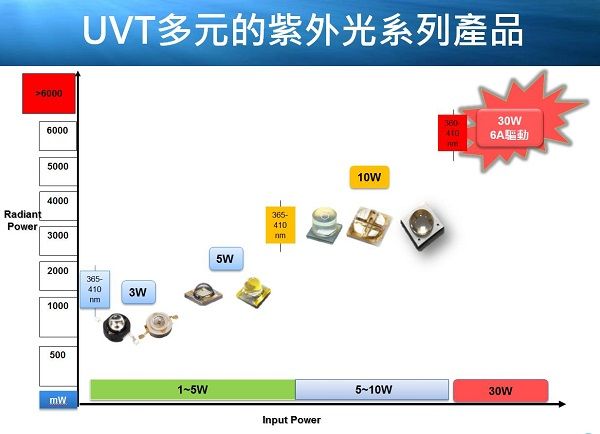

UVT UV 產品摘要：

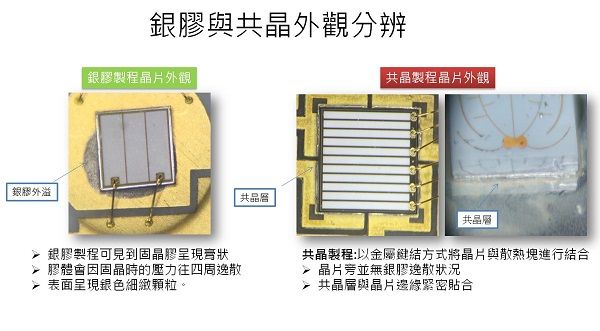

UVT 不僅提供了多樣的 UV 封裝產品，更提供了與世界領先大廠同步的共晶制程產品，克服了錫金共晶受限于版材平整度及錫金厚度及成本因素，無法做到大尺寸的封裝，在普遍業界還采用銀膠制程進行大尺寸封裝的現階段，HPO 目前已開始提供單晶客制化的共晶 UV 產品，協助客戶占領高端應用 UV 領域。

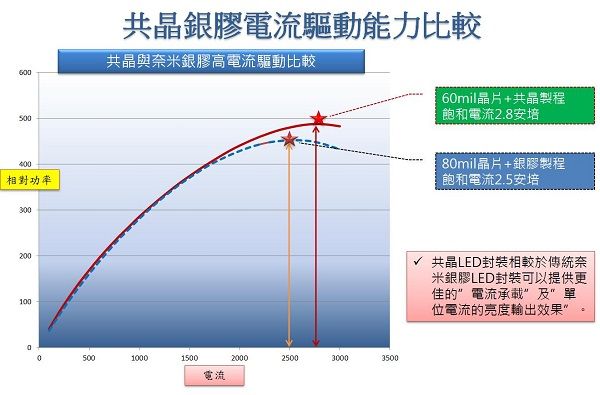

▲ UVT 共晶制程與銀膠制程的耐電流能力差異，達到 200% 的電流乘載。
針對 UV 模組開發，UVT 也協助客戶提供免費 UV 光學模擬、機構設計方案及豐富的 UV 模組開發經驗，讓客戶可以最省資源方式進行產品開發。
▲ UVT 光學模擬服務
因應 UV 市場門檻高良率低的問題，UVT 奧特維科技致力提供“服務”為主的 LED 專業高功率封裝廠，團隊對于 UV LED 封裝研發有多年經驗，搭配聯勝 UV 芯片已提供 UVA 365~430nm 具競爭力的產品組合，也可彈性配合客制化量身方案，封裝產品上發展高性能及差異化產品，切入量小但高技術及高附加價值的市場，封裝能力上采用氮化鋁復合陶瓷搭配共晶制程的強固封裝，具有優異的耐高電流驅動及耐 UV 能力，在 8A 電流驅動下，可達 5,000mW 超高功率輸出。結合聯勝光電高光效 UV 芯片及封裝一條龍服務客戶。
結合 UVT（奧特維科技）專業 UV 封裝，奧特維科技專注在主要市場：1. 專門的紫外光 LED Total solution、2. 免電路車用 LED封裝、3. 電路及發光二極體整合型 LED ICOB 封裝、4. 差異化客制化 LED 封裝產品，建立成為 ODM 的服務型 LED 封裝廠。
