Y電容里的Y1和Y2是什么意思
Y1電容和Y2電容均是安規Y電容系列。在各線路板中起著保護使用者安全的作用。
那么Y1電容和Y2電容各代表什么意思呢？

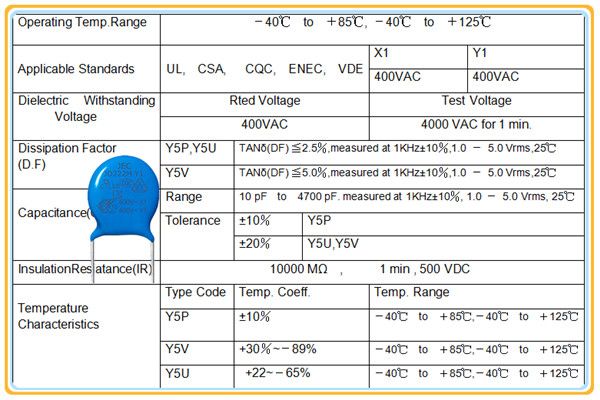

Y1電容額定電壓是400VAC 耐壓可以達到4000VAC；Y1電容的常規腳距是10mm；Y1電容屬于雙重絕緣或者說加強絕緣；Y1電容用于跨接一二次側；

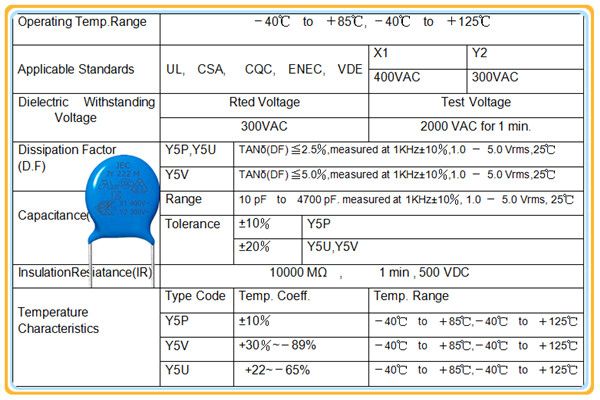

Y2電容額定電壓是300VAC 耐壓可以達到2600VAC；Y2電容的常規腳距是7.5mm；Y2電容屬于基本絕緣或附加絕緣;Y2電容用于跨接一次側對保護大地即FG線；FG即大地。

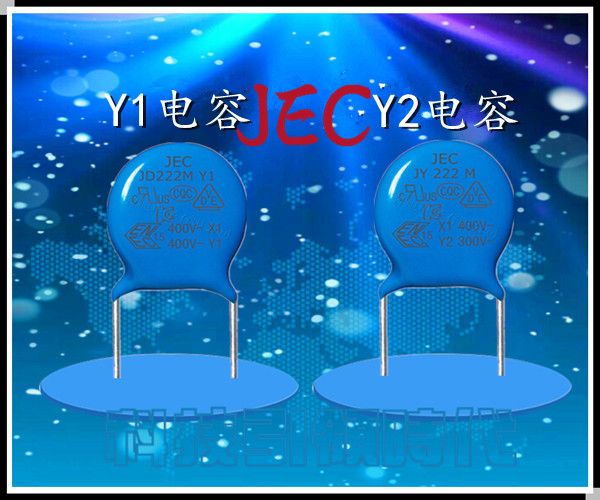

因Y1電容與Y2電容額定電壓不同；耐壓不同；跨接方式不同；絕緣類型不同；使用場合不同，體積大小也有不同等等而進行區分。在容量相同的情況下，Y1電容體積要比Y2電容適當大一點。
Y1電容與Y2電容的表示方法，則基本上差不多，常見的有：
Y1 103M400VAC
Y1 222M400VAC
Y1 682M400VAC
Y2 103M300VAC
Y2 222M300VAC
