關于隔直電路中隔直電容的正確應用

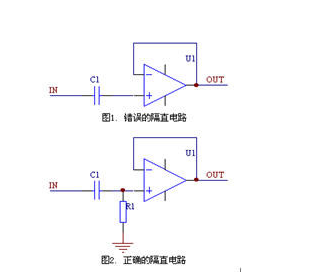

經？吹接靡粋電容做成的所謂的“隔直電路”，如圖1。這是沒真正理解隔直的含義的表現。電容可以實現隔直，這是中學生的理解水平，搞電子的人不應該停留在這個水平。
這世界上并不存在絕對的“隔直流通交流”的電路。試問直流和交流的界限何在?1Hz是交流，0.1Hz是交流……無窮小的頻率仍然是交流!無窮小頻率的交流跟直流怎么區分?所謂隔直電路的本質是截止頻率比較低的高通濾波器，如此而已!那么高通濾波器的結構是什么樣的?最簡單的RC高通濾波器也是一個電容串聯一個電阻，如圖2。哪有一個電容就能工作的高通濾波器?
也許某些隔直電路看起來只有一個電容，那是因為電容后面的負載本身有一定的輸入等效電阻。如果后面是運放的高阻輸入端，僅僅用一個電容就是錯誤的設計了。這種電路，不僅無法隔直，而且運放的輸入偏置電流在電容上逐漸積分，最終會導致電容兩端積累過高的電壓致使運放輸入電壓超出正常的共模輸入范圍。
因此，有人把這個電阻的作用解釋為“直流泄放電阻”，當然不能算錯。但這種理解仍有隔靴搔癢的感覺，最根本的原因就是：這個電阻是高通濾波器的兩個必要元件之一!即使后面的電路絕對沒有偏置電流，這個電阻仍然不能少。如果后面的運放沒有偏置電流，也沒有輸入電阻，這個電阻就變成了電容C1與運放輸入電容Ci分壓的電路。由于C1>>Ci，在上電過程中，輸入電平通過C1對Ci充電，將會有運放的輸入電壓IN1～IN。顯然，直流信號通過了電容C1，根本沒發生什么“隔直”事件!
