貼片電容規格詳細介紹：命名、作用、材質與封裝尺寸

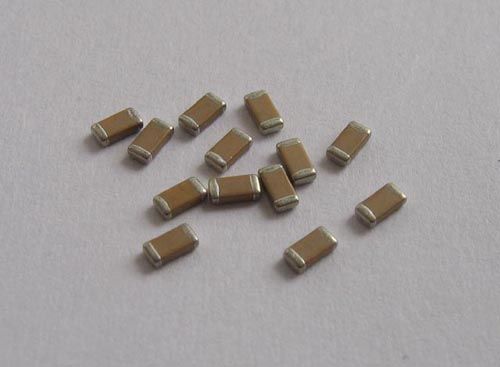

貼片電容是當下電容行業中銷量最大的電容之一，其所適用的范圍十分廣泛。而貼片電容有不同的規格，需要進行詳細的了解才能更便于采購。今天將貼片電容規格詳細的介紹一下，讓大家能夠有所參考。
一、各大品牌的貼片電容命名規則
村田MLCC命名規則，常規系列GRM開頭、汽車級GCM、高頻類GJM，更多系列可聯系在線客服人員。
TDK貼片電容命名規則，主做高容高壓電容，常用C開頭。
二、貼片電容的作用
貼片電容廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波，Class2溫度穩定型和普通應用的多層陶瓷電容（MLCC根據資料分為Class1和Class2兩類）Class1溫度彌補型通常沒有老化特性。因此它可用的最穩定的電容。
三、貼片電容的材質
貼片電容的材質很多，而其主常見的材質就那么幾個。X7R與Y5V都是屬于貼片電容，他們都有相同的規格尺寸。
X7R能提供僅有±15%變化的中等容量的電容容量。最適合應用在溫度范圍寬，Class2-EIA Class2電容通常也是由鈦酸鋇化合物組成。Class2電容有很大的電容容量和溫度穩定性。Y5V能提供最大的電容容量，常用在環境溫度變化不大的地方。
Y5V電容值的變化是22%to-82%所有的Class2電容的電容容量受以下幾個條件影響：溫度變化、操作電壓（直流和交流）頻率。溫度范圍-30°Cto85°C之間EIA可以通過3個符號代碼來表述。第一個符號表示工作溫度范圍的下限。對Class2資料電容的容量隨溫度變化。第二個符號表示工作溫度的上限，第三個符號表示在這個溫度內允許容量變化的百分比。
更多貼片電容材質的介紹見《貼片電容電容介質類型|MLCC材質介紹》、《關于貼片電容材質選擇需要知道哪些？》
四、貼片電容的封裝尺寸
貼片電容有兩種尺寸表示方法，一種是以英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，這些是英寸表示法，04表示長度是0.04英寸，02表示寬度0.02英寸，其他類同型號尺寸。
更加詳細的封裝尺寸見《陶瓷貼片電容器MLCC封裝規格尺寸大小》
貼片電容規格的詳細介紹就到這里。通常來說，不同環境以及需求選擇的電容類型是不同的，同時所需要的規格也有一定的差別。通常來說，所包括的規格注意上以上這些，不妨可以根據規格來精準選擇。
