上海貝嶺電容隔離型數字隔離器BL712x/BL714x系列
上海貝嶺推全新電容隔離型數字隔離器BL712x/BL714x系列新品
VIORM（最大重復峰值隔離電壓）高達2121VPK
隔離器件有助于防止數據總線或其它電路上的噪聲和浪涌進入本地接地端，從而干擾或損壞敏感電路。相較于傳統的光耦，數字隔離器具有高集成度、無光衰、低功耗等優勢。在越來越多的高可靠性工業產品中，基于成熟的CMOS制造工藝的數字隔離器已成為首選的隔離器件。繼BLD772x/BLD774x電磁數字隔離器獲得客戶認可與好評之后，上海貝嶺近期推出了全新的高耐壓電容隔離型BL712x兩通道和BL714x四通道數字隔離器系列產品。
貝嶺電容隔離型數字隔離器產品概述
BL712x/BL714x全系列產品采用基于SiO2的多電容隔離技術，將內部隔離層耐壓提高到12kV，使得該系列產品具有更高的可靠性和穩定度，可滿足高電壓、大沖擊等嚴苛的應用場景，例如電機驅動、工業控制、電力系統、大功率電源和醫療設備等應用。本系列產品SOP16W封裝具有高達2121VPK的最大重復峰值隔離電壓VIORM。
貝嶺電容隔離型數字隔離器產品特性
1. 工作電壓范圍：2.35-5.5V
2. 傳播延遲：11ns
3. CMTI（典型值）：±100kV/μs
4. 信號傳輸速率：100Mbps
5. VISO（SOP16W）：5kVRMS
6. 抗浪涌能力（SOP16W）：10kVPK
7. 溫度范圍：-40℃ to 125℃

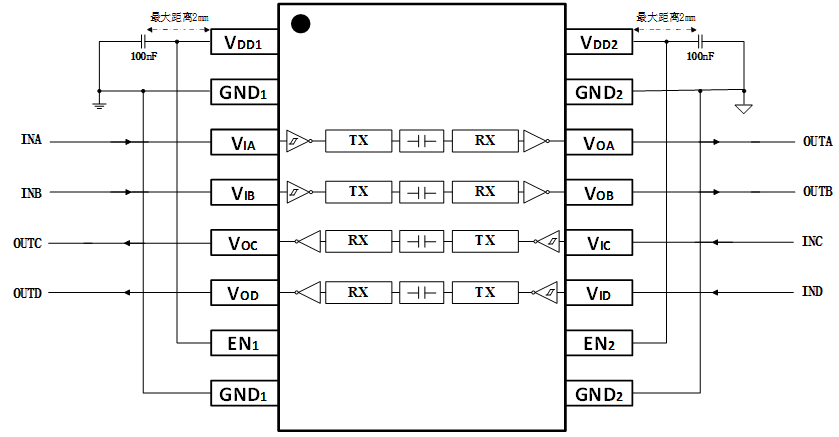

貝嶺電容隔離型數字隔離器應用電路
BL712x/BL714x系列數字隔離器只需要兩個外部VDD旁路電容即可工作。
