川土微電子 CA-IS1200 用于電流檢測的隔離式運放
該器件是為基于分流電阻的電流檢測而優化的高精度隔離式運放。低的失調和增益誤差以及相關溫漂能夠在全工作溫度范圍內保持測量的精度。
CA-IS1200采用二氧化硅（SiO2）作為隔離層，支持符合UL1577認證的高達3750VRMS的電氣隔離。該技術將高低壓域分開從而防止低壓器件被損壞，同時提供低輻射和高磁場抗擾度。高共模瞬態抗擾度（CMTI）意味著CA-IS1200器件在隔離層之間正確地傳遞信號，適合要求高壓、大功率開關的工業電機控制和驅動應用場合。器件內部輸入共模過壓和高邊電源丟失檢測功能有助于故障診斷和系統安全。

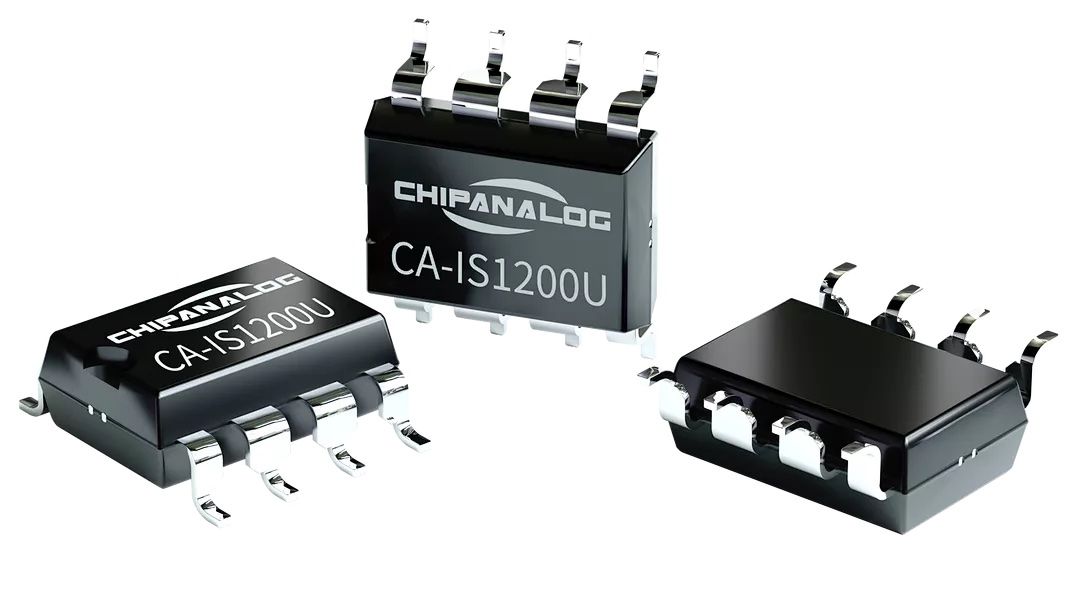

CA-IS1200器件通過八腳DUB封裝，支持在額定擴展工業溫度范圍內（–40°C到125°C）正常工作。該產品可廣泛應用于工業電機控制和驅動、隔離式開關電源、不間斷電源等領域。
產品特性
· 差分輸入電壓范圍：±250 mV
· 固定初始增益：8
· 低輸入失調和溫漂：25°C 時±0.2 mV， ±4 μV/°C
· 低增益誤差和溫漂：25°C 時±0.3%， ±50 ppm/°C
· 低非線性度和溫漂：額定范圍內 0.03%， ±1 ppm/°C
· 高邊和低邊均支持 3.3 V 和 5 V 供電電壓
· 高共模瞬態抗擾度：±150 kV/μs（典型值）
· 寬工作溫度范圍：–40°C 到 125°C
· 額定工作電壓下使用壽命大于 40 年
