川土微CA-IS3082W隔離式RS-485/RS-422收發器簡介
概述
CA-IS308x是具有高可靠性的隔離式全雙工RS-485收發器系列產品，同時具有高電磁抗擾度和低輻射特性。其中CA-IS3080W和CA-IS3086W是全雙工收發器，CA-IS3082W，CA-IS3082WX和CA-IS3088W，CA-IS3088WX是半雙工收發器。該系列產品具有失效保護功能，在接收狀態時，如果輸入端開路或短路則接收器輸出高電平。
CA-IS308x系列產品具有高絕緣能力，有助于防止數據總線或其他電路上的噪聲和浪涌進入本地接地端，從而干擾或損壞敏感電路。高CMTI能力可以保證數字信號的正確傳輸。CA-IS308x器件采用16腳寬體SOIC封裝，支持絕緣耐壓高達5 kVRMS。
應用
隔離RS-485通信
光伏逆變器
工廠自動化
電機驅動器
防電磁干擾(EMI)的收發器?
特性
符合 TIA/EIA-485-A 標準
信號傳輸速率：高達10 Mbps
失效防護接收器(總線開路、 短路)支持多達256個總線節點
總線引腳ESD ±15 kV
2.5 V至5.5 V邏輯側電源 (VCCA)
4.5 V至 5.5 V總線側電源(VCCB)
在接收狀態時，總線輸入端開路或短路接收器輸出高電平
寬溫度范圍： -40 °C至125 °C
引腳兼容大多數隔離式 RS-485 收發器
高CMTI：±150 kV/μs (典型值)
高達5000 VRMS隔離耐壓
隔離柵壽命： >40年
寬體 SOIC16 封裝，符合RoHS標準
安全相關認證：
– 符合DIN VDE V 0884-11(VDE V 0884-11)和DIN EN &IEC 62368-1的VDE認證（申請中）
– 已通過UL 1577 認證， 1 分鐘 5 kVRMS
– 已通過IEC 62368-1和 IEC 61010-1 的5kVRMS增強絕緣
– 已通過EN 62368-1和EN 61010-1的5kVRMS增強絕緣
– 已通過GB 4943.1-2011和GB 8898-2011的CQC增強絕緣
器件信息
| PART NUMBER | PACKAGE | BODY SIZE(NOM) |
CA-IS3080 | SOIC16-WB(W) | 10.30mm×7.50mm |
| CA-IS3082 | ||
| CA-IS3086 | ||
| CA-IS3088 |

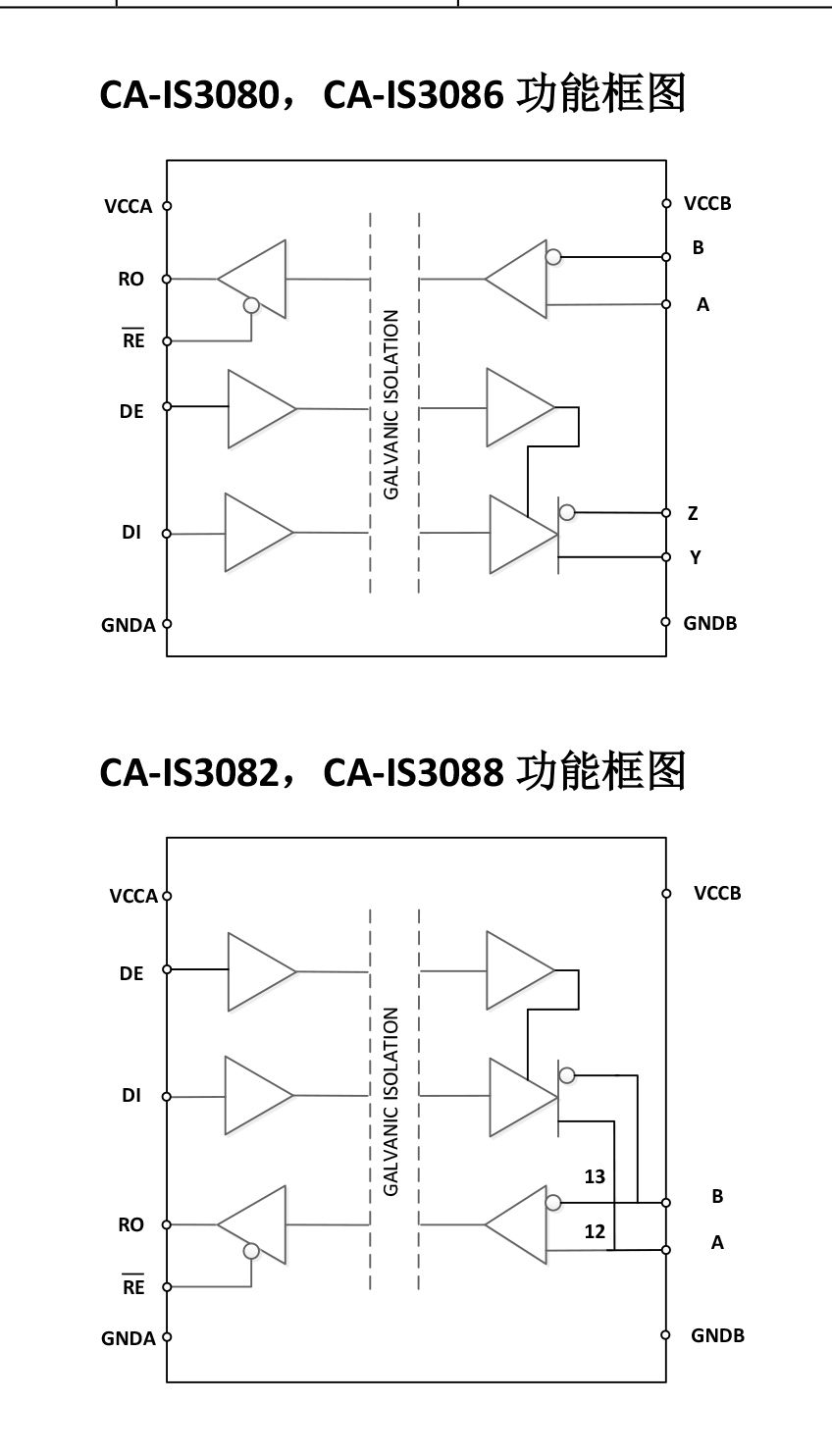

簡化通道結構
