中微半導無感方波電動工具解決方案：基于CMS8M3310高性價比
中微半導無感方波電動工具方案專為鋰電工具類產品設計，采用中微的高性能8位MCU：CMS8M3310GA24SS，搭配CMS6D180三相預驅芯片，實現優異成本控制，且具備高可靠性、高效率的無感方波電機控制，特別適用于要求高啟動力矩和超低速運行的應用場景。
中微半導無感方波電動工具解決方案在成本控制、工作效率、性能穩定性和用戶安全性方面表現卓越，是各類鋰電工具：如電鉆、電扳手、角磨機、割草機等的理想選擇。其高啟動力矩、優異的低速性能、強大的抗堵轉能力和全面的保護機制，確保了產品在復雜工況下的出色性能和可靠性。
方案核心優勢
- 集成虛擬中心點和母線分壓，精簡外圍電路，節約BOM成本
- 驅動耐壓高，覆蓋10串應用
- 無感方波控制方式
- 適應不同負載啟動，100%啟動成功
- 啟動抖動小，運行平穩
- 支持寬范圍電機功率（50W-350W），適配多款電機開發
方案規格
- 電機極對數：一對極
- 輸入電壓：18-25.2Vdc
- 電機額定功率：50W-350W
- 電機額定轉速：60000RPM
- PWM開關頻率：10~20KHz
- 控制方式：無感方波控制
- 保護功能：過欠壓、過流、短路、缺相、堵轉等
核心器件功能參數
MCU-CMS8M3310GA24SS
內核：增強型1T 8051（兼容MCS-51）
存儲：Flash16KB，RAM 256B，XRAM 512B
工作電壓：VLVR3~5.5V@16MHz 1T；VLVR1~5.5V@16MHz 2T
工作溫度：溫度-40℃~105℃
定時器：2x8位，2x16位
PWM：6通道增強型PWM
模擬外設：
2路模擬比較器 (ACMP0/1)
1路可編程增益放大器 (PGA，4/8/12/16倍)
1路高精度12位ADC (內建1.2V高精度基準)
GPIO：22個通用I/O口
三相預驅芯片：CMS6D180-SSOP24
集成2路線性穩壓器
5V/30mA輸出（帶限流保護）
12V/60mA輸出（帶限流保護）
集成三相中壓高速柵極驅動
懸浮偏移電壓+200V
內置直通防止功能、360ns死區時間
峰值拉電流0.82A@12V (上升時間70ns@3.3nF)
峰值灌電流0.93A@12V (下降時間50ns@3.3nF)
內置VREG12V、VBS欠壓保護、VBAT欠壓功能
過溫保護功能：過溫閾值160℃/140℃
內置電源分壓輸出模塊，分壓比1/11
抗靜電能力：2000V（HBM）、750（CDM）

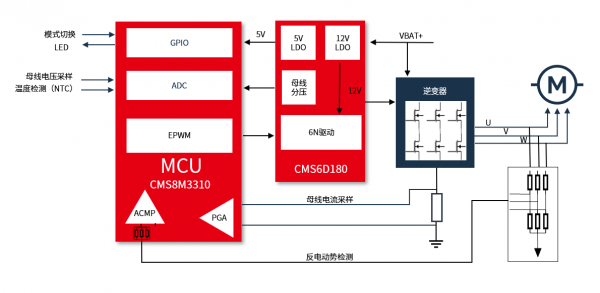

方案原理框圖

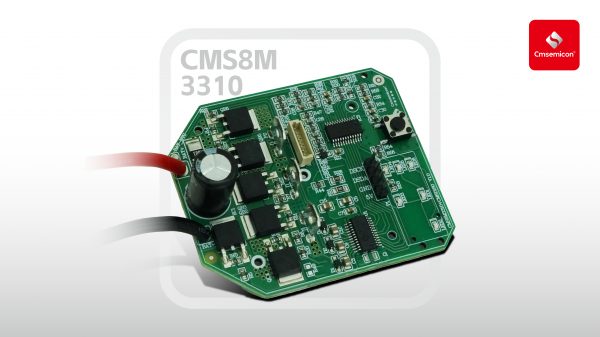

方案開發板

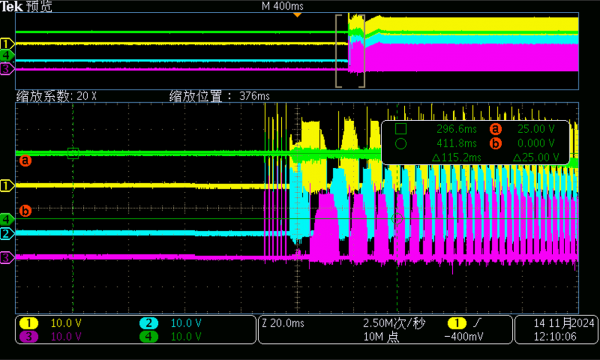

方案啟動波形

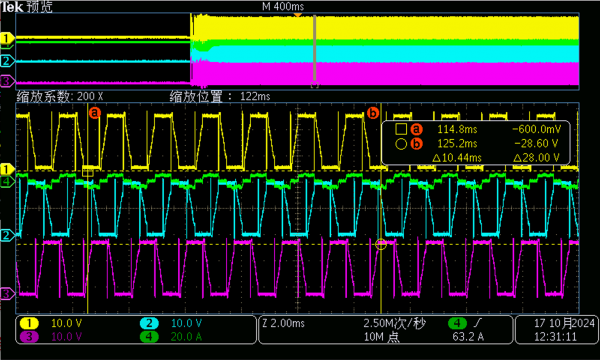

方案運行波形
