單片機復位電路工作原理
復位電路的目的就是在上電的瞬間提供一個與正常工作狀態下相反的電平。一般利用電容電壓不能突變的原理,將電容與電阻串聯,上電時刻,電容沒有充電,兩端電壓為零,此時,提供復位脈沖,電源不斷的給電容充電,直至電容兩端電壓為電源電壓,電路進入正常工作狀態。關于單片機復位電路，以前做的一點小筆記和文摘，在這里做一個綜述，一方面，由于我自己做的面包板上的復位電路按鍵無效，于是又回過頭來重新整理了一下，供自己復習，另一方面大家一起交流學習。在我看來，讀書，重在交流，不管你學什么，交流，可以讓你深刻的理解你所思考的問題，可以深化你的記憶，更會讓你識得人生的朋友。
最近在學ARM，ARM處理器的復位電路比單片機的復位電路有講究，比起單片機可靠性要求更高了。先讓我自己來回憶一下單片機復位電路吧。
先說原理。上電復位POR(Pmver On Reset)實質上就是上電延時復位，也就是在上電延時期間把單片機鎖定在復位狀態上。 為什么在每次單片機接通電源時，都需要加入一定的延遲時間呢?分析如下。
1 上電復位時序
在單片機及其應用電路每次上電的過程中，由于電源同路中通常存在一些容量大小不等的濾波電容，使得單片機芯片在其電源引腳VCC和VSS之間所感受到的電源電壓值VDD，是從低到高逐漸上升的。該過程所持續的時間一般為1～100ms。上電延時的定義是電源電壓從lO％VDD上升到90％VDD所需的時間。在單片機電壓源電壓上升到適合內部振蕩電路運行的范圍并且穩定下來之后，時鐘振蕩器開始了啟動過程(具體包括偏置、起振、鎖定和穩定幾個過程)。該過程所持續的時間一般為1～50 ms。起振延時的定義是時鐘振蕩器輸出信號的高電平達到10％VDD所需的時間。例如，對于常見的單片機型號AT和AT89S，廠家給出的這個值為0．7VDD～VDD+0．5V。從理論上講，單片機每次上電復位所需的最短延時應該不小于treset。從實際上講，延遲一個treset往往還不夠，不能夠保障單片機有一個良好的工作開端。在單片機每次初始加電的時候，首先投入工作的部件是復位電路。復位電路把單片機鎖定在復位狀態上并且維持一個延時，以便給予電源電壓從上升到穩定的一個等待時間；在電源電壓穩定之后，再插入一個延時，給予始終振蕩器從起振到穩定的一個等待時間；在單片機開始進入運行狀態之前，還要至少推遲2個及其周期的延時。
2 常見的三款單片機復位電路

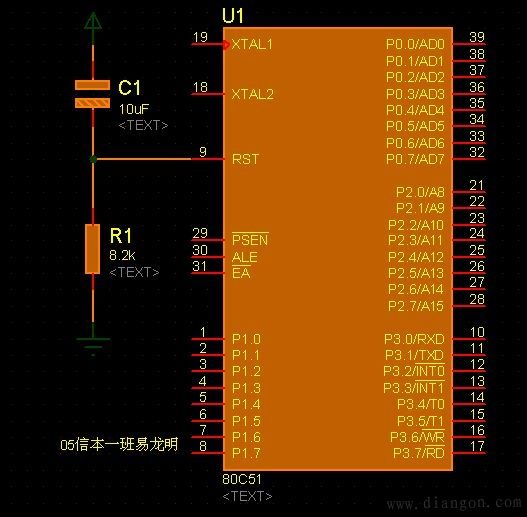

（1）經典復位電路，可將一按鍵與電容并聯。

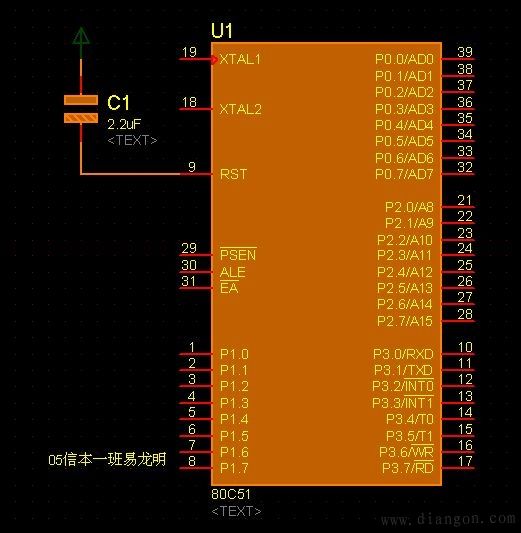

（2） 其實電阻可不要，電阻只是為了增加延時而已，最簡單的復位電路如下圖

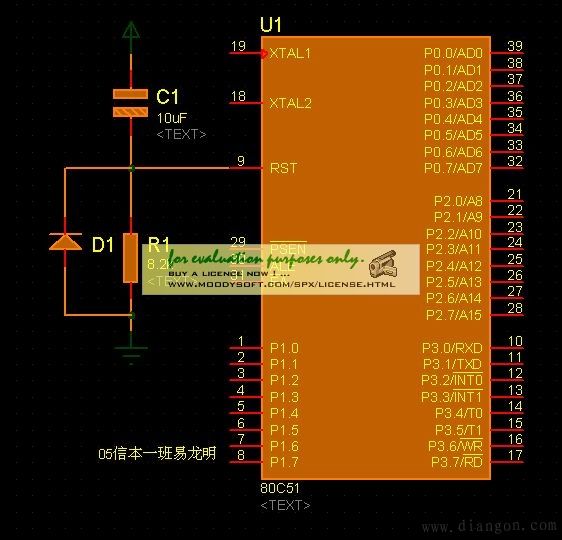

（3） 簡易復位電路，電阻和電容的位置可互換，但是二極管必須跟著電阻走，也可在接復位引腳之前串聯一個10K的電阻。

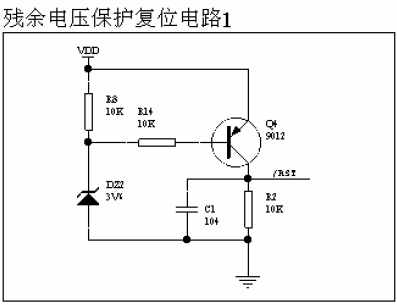

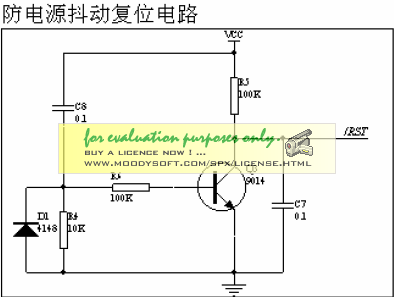

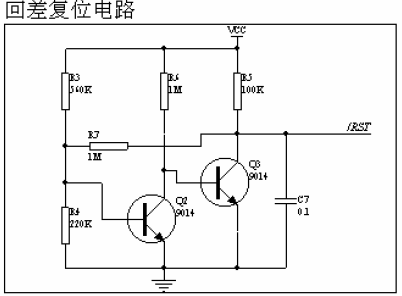

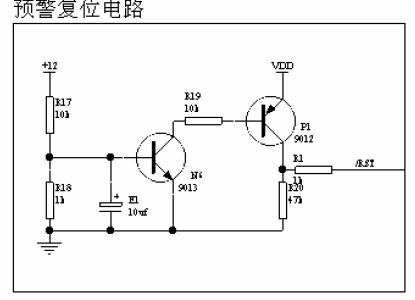

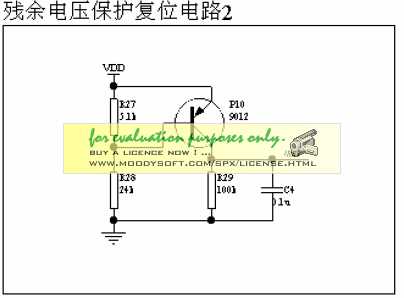

其實，加電阻，或者是加電容，都只是為了給供給單片機的電量有一個緩沖時間，因為輸入電壓不可能瞬間達到＋5v或者更高的，這需要一個過程。所謂復位電路的可靠性，無非就是盡量減小電壓對單片機復位電壓的影響，那么，我就可在這點上做處理了，針對上電電壓，有幾種情況，如電源抖動，殘余電壓，回差復位，預警復位。網絡上盛傳一個牛人，叫匠人，他寫的東西那可真叫深刻啊，什么叫工程師，他算是一個。上面四種復位名詞，即是我以前看到他的文章做下的筆記，下面也上傳一下，哪天用的到就不要到處找了。
單片機復位電路有很大的學問的，我是提醒自己了，不可小看了。
