單片機開關量輸入接口
1．扳鍵開關與單片機的接口
扳鍵開關（或鈕子開關類器件）可將高電平或低電平經單片機的I/O引腳置入單片機，以實現操作分檔、參數設定等人機聯系的功能。
圖1與后面的程序是扳鍵類開關應用的示例：根據8個開關中哪一個開關閉合并使相應口線為低電平而轉去執行相應的個工作程序。各開關通過擴展輸入口74LS244與80C51的P0口連接，開關合上時將向P0口的相應引腳送低電平；反之，開關打開時送高電平。

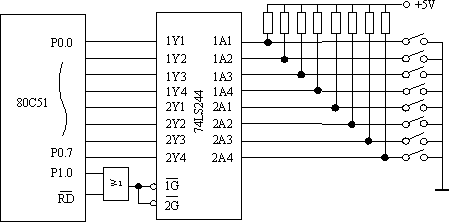

圖1 扳鍵開關與單片機的接口

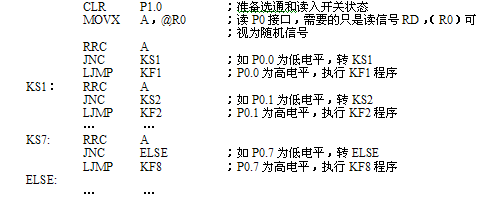

讀扳鍵開關狀態程序段：
2．撥盤開關與單片機的接口
（1）撥盤開關
撥盤開關有很多種，常見的是BCD碼撥盤開關，如圖2所示。撥動正面的撥盤，可制定一個十進制數（在開關正面有該數的數碼指示），并轉換成BCD碼（呈現在背面8、4、2、1引腳上）而輸入計算機。撥盤開關用于參數設定，非常直觀方便。
若引腳A接高電平，當置定某十進制數時，撥動撥盤會使引腳A與8、4、2、1四個引腳有一定的接通關系，與引腳A接通的將輸出高電平，不與引腳A接通的輸出低電平，從而轉換成與該十進制數相當?shù)腂CD碼（8421碼）。例如，撥置數字5時，8、4、2、1腳輸出數字編碼0101，其他類推。
當然也可反過來，即引腳A接低電平，這時得到的是與十進制數相當?shù)腂CD碼的反碼。將所得的碼取反后可以獲得相應的BCD碼。這種接法也比較多見。
如要將n位十進制數置入計算機，就需要使用n片撥盤開關并列在一起，組合成一個撥盤開關組。

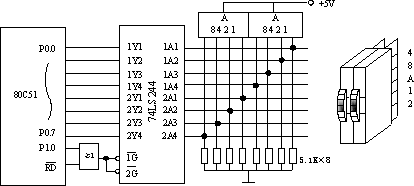

圖2 兩片撥盤開關與80C51的接口
（2）撥盤開關接口示例
圖2是兩片撥盤開關接口示例：通過撥盤開關將2位十進制數置入單片機，其十位數與個位數讀入后將分別暫存于片內RAM的21H、20H單元。
接口程序如下：
