流水燈程序
我們前邊學了點亮LED小燈，然后又學了LED小燈閃爍，下邊我們要進一步了解一下如何讓8個小燈依次一個一個點亮，流動起來。

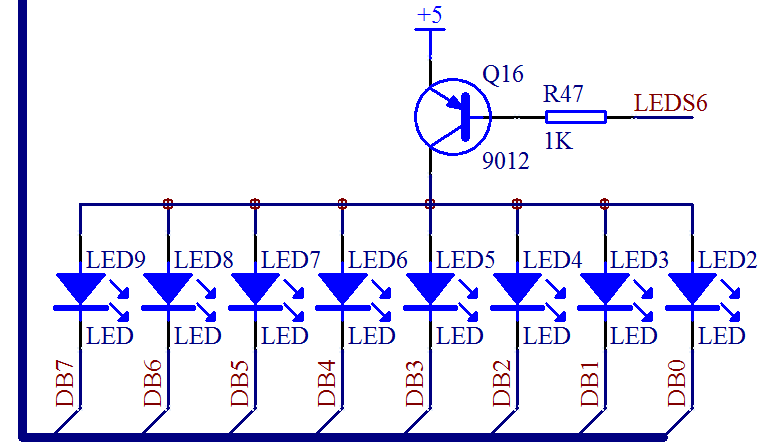

圖1 LED小燈電路圖
通過前面的課程，我們可以了解到控制引腳P0.0通過了74HC245控制DB0，P0.1控制DB1......P0.7控制DB7。我們還學到一個字節是8位，我們?nèi)绻麑懸粋P0，就代表了P0.0到P0.7的共8個位。比如我們寫P0 = 0xFE；轉換成二進制就是0b11111110，所以點亮LED小燈的程序，實際上我們可以改成另外一種寫法，如下所示。
#include <reg52.h>
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main()
{
ENLED = 0;
ADDR0 = 0;
ADDR1 = 1;
ADDR2 = 1;
ADDR3 = 1; //74HC138開啟三極管
P0 = 0xFE;
while(1); //程序停止在這里
}
通過上邊這個程序我們可以看出來，可以通過P0來控制所有的8個LED小燈的亮和滅。我們下邊要進行依次亮和滅，怎么辦呢？從這里就可以得到方法了，如果想讓單片機流水燈流動起來，依次要實現的結果是：0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F。
在我們的C語言當中，有一個移位操作，其中<<代表的是左移，>>代表的是右移。比如a = 0x01 << 1就是a 的結果等于0x01左移一位。大家注意，移位都是指二進制移位，那么移位完了，本來在第0位的1移動到了第一位上，移動完了低位是補0的。所以a的值最終是等于0x02。
還要學習另外一個運算符~，這個符號是按位取反的意思，同樣，按位取反也是針對二進制而言。比如a = ~(0x01)，0x01的二進制是0b00000001，按位取反是0b11111110，那么a的值就是0xFE了。
學會了這兩個符號后，那么我們就可以把流水燈的程序?qū)懗鰜，先把程序貼上。
#include <reg52.h>
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main()
{
unsigned char j = 0;
unsigned int i = 0;
ENLED = 0;
ADDR0 = 0;
ADDR1 = 1;
ADDR2 = 1;
ADDR3 = 1; //74HC138開啟三極管Q16
while(1) //程序死循環
{
P0 = ~(0x01 << j++); //P0等于1左移j位，并且j++
for(i=0; i<20000; i++); //延時
if(j == 8) //如果j等于8，重新給j賦值0
{
j = 0;
}
}
}
這里我只講兩種情況，當j等于0的時候，1左移0位還是1，那么寫成二進制后就是0b00000001，對這個數字按位取反就是0b11111110，亮的是最右邊的小燈。當j等于7的時候，1左移7位就是0b10000000，按位取反0b01111111，亮的是最左邊的小燈。中間 過程大家自己分析一下。
流水燈結束后，關于小燈的講解，我們暫時告一段落，后邊還有小燈的高級用法，我們到時候再詳細講解。
