M031EC1AE(含參數與中文資料）
新唐M031EC1AE 是基于 Arm® Cortex®-M0 內核的低工作電壓微控制器，具有 32 位硬件乘法器/除法器。運行頻率高達 48 MHz，工作電壓為 1.8 V ~ 3.6 V，配備 32 KB Flash和 4 KB SRAM。
憑借其特殊設計的性能，如 2 MSPS ADC，96 MHz PWM，24 MHz SPI，6 MHz UART？蓱糜诠I(yè)控制和消費類應用，讓電壓、電流和傳感器數據可快速和精確的轉換，并快速響應和控制外部模塊，例如來自電機控制或傳感設備的電流或電壓反饋。

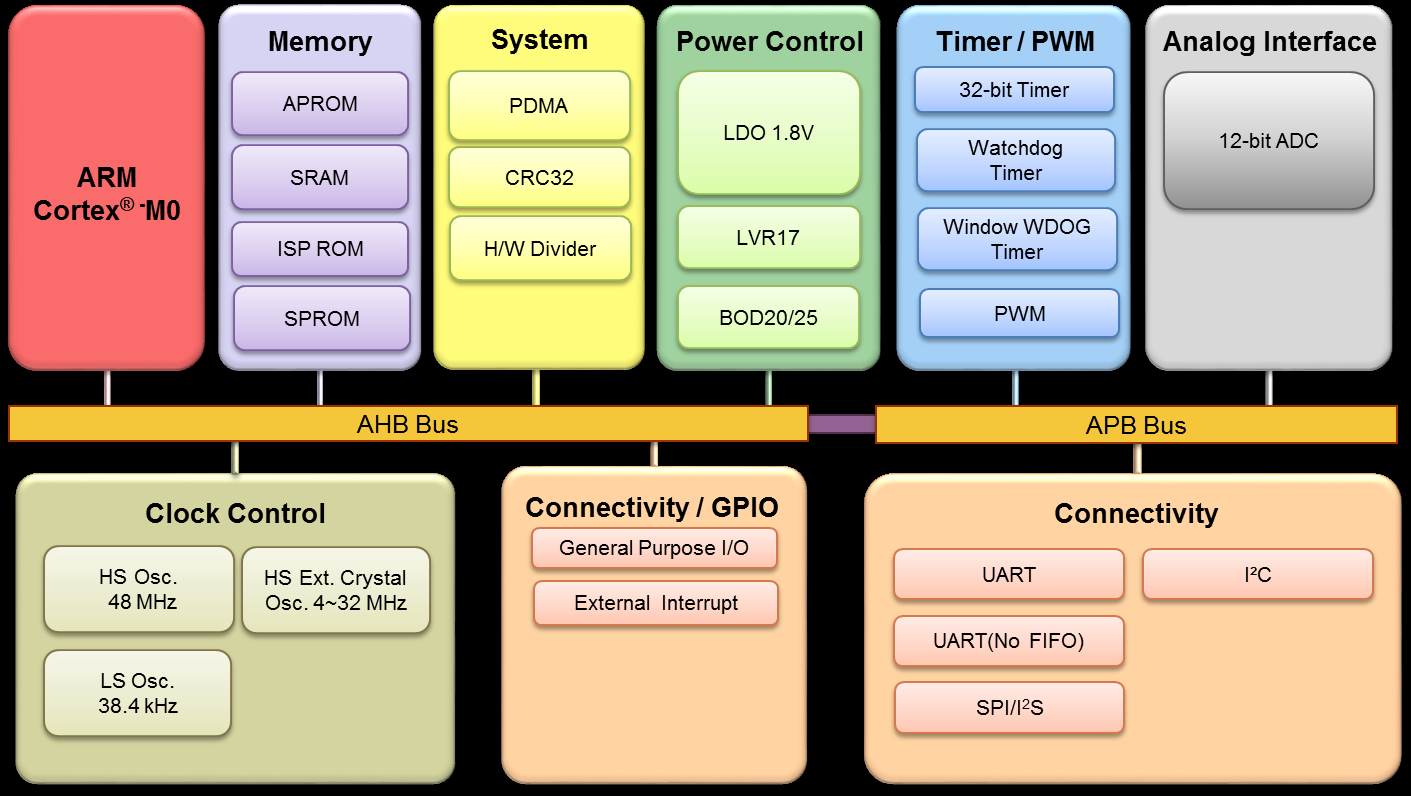

M031EC1AE 還提供大量外設，包括 3 組 UART，1 組 SPI / I2S，2 組 I2C，9 路 12 位 ADC，6 路 16 位 PWM 等，可滿足各種應用需求。它可在 - 40 °C ~ + 105 °C 的寬溫度范圍內工作。全系列相同封裝 Pin to Pin 兼容。
應用領域：
- 激光測距儀
- 空氣檢測器/清潔器
- 液晶面板控制器
- 微型打印機
- WPC無線充電器
關鍵特性:
| • | 運作特性 | | | - | 工作電壓: 1.8V至3.6V | | | - | 工作溫度: -40℃至105℃ | | | - | EFT 4.4 KV | | | - | ESD HBM 6 KV | | | | | • | 內核 (Core) | | | - | Arm® Cortex®-M0，工作頻率可達 48 MHz | | | - | 32-bit 硬件乘法/除法器 | | | | | • | 內存 (Memory) | | | - | 32 KB Flash | | | - | 4 KB SRAM | | | - | 2 KB Flash for user program loader (LDROM) | | | - | 512 Bytes/2 KB SPROM (Security Protection ROM) | | | - | 支持程序更新方式： - 在線系統(tǒng)更新ISP(In-System Programming)
- 在線電路更新ICP(In-Circuit Programming)
- 在線應用程序更新IAP (In-Application Programming)
| | | | | • | 時鐘控制 (Clock control) | | | - | 外部4 ~ 32 MHz高速晶振 | | | - | 內部48 MHz高速震蕩器(HIRC48) 全溫誤差2 % | | | - | 內部38.4 KHz低速晶振(LIRC) | | | | | | • | 定時器 (Timers) | | | - | 4 個 32 位定時器 | | | - | 1 個 24 位倒數SysTick定時器 | | | | | • | 脈波寬度調變 (PWM) | | | - | 6 路96 MHz 的 16 位PWM | | | | | | | | |
| | • | 模擬 (ADC) | | | - | 9 信道轉換速率可達 2 MSPS 的 12 位 ADC | | | | | | • | 直接內存訪問 (PDMA) | | | - | 2通道直接內存訪問(PDMA) | | | | | | • | 循環(huán)冗余校驗 (CRC) | | | - | CRC-CCITT, CRC-8, CRC-16和 CRC-32 | | | | | | • | 通訊接口 (Connectivity) | | | - | 兩組高速 6 MHz UART | | | - | 一組通用 UART | | | - | 兩組高速 1 MHz I2C | | | - | 一組高速 24 MHz SPI/I2S | | | - | 23 GPIO (模擬腳位外，允許5 V I / O) | | | | | | • | 96位唯一標識符 (UID) | | | | | | • | 128位唯一客戶標識符 (UCID) | | | | | | • | 封裝 | | | - | TSSOP28 (4.4x9.7mm) | | | |
|
