51定時器工作方式
一、工作方式0
定時器/計數器的工作方式0稱之為13位定時/計數方式。它由TL(1/0)的低5位和TH(0/1)的8位構成13位的計數器，此時TL(1/0)的高3位未用。

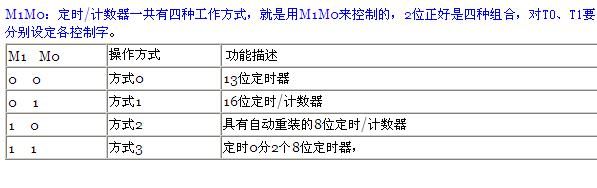

1.
2.C/T：前面我們說過，定時/計數器即可作定時用也可用計數用，到底作什么用，由我們根據需要自行決定，也說是決定權在我們。如果C/T為0就是用作定時器(開關往上打)，如果C/T為1就是用作計數器(開關往下打)。順便提一下：一個定時/計數器同一時刻要么作定時用，要么作計數用，不能同時用的初學者要注意。
3.GATE：看上圖，當我們選擇了定時或計數工作方式后，定時/計數脈沖卻不一定能到達計數器端，中間還有一個開關，顯然這個開關不合上，計數脈沖就沒法過去，那么開關什么時候過去呢?有兩種情況：
GATE=0，分析一下邏輯，GATE非后是1，進入或門，或門總是輸出1，和或門的另一個輸入端INT1無關，在這種情況下，開關的打開、合上只取決于TR1，只要TR1是1，開關就合上，計數脈沖得以暢通無阻，而如果TR1等于0則開關打開，計數脈沖無法通過，因此定時/計數是否工作，只取決于TR1。
GATE=1，在此種情況下，計數脈沖通路上的開關不僅要由TR1來控制，而且還要受到INT1引腳的控制，只有TR1為1，且INT1引腳也是高電平，開關才合上，計數脈沖才得以通過。這個特性可以用來測量一個信號的高電平的寬度，想想看，怎么測?
1、工作方式1
工作方式1是16位的定時/計數方式，將M1M0設為01即可，其它特性與工作方式0相同。
2、工作方式2
在介紹這種式方式之前先讓我們思考一個問題：比如我要計1000個數，可是16位的計數器要計到65536才滿，怎么辦呢?辦法是用預置數，先在計數器里放上64536，再來1000個脈沖，不就行了嗎?是的，但是計滿了之后我們又該怎么辦呢?要知道，計數總是不斷重復的，當計滿并溢出后，計數器里面的值變成了0(為什么，這時硬件自動清零)，因此下一次將要計滿65536后才會溢出，這可不符合要求，怎么辦?當然辦法很簡單，就是每次一溢出時執行一段程序(要不然要溢出干嗎?)可以在這段程序中做把預置數64536送入計數器中的事情。所以采用工作方式0或1都要在溢出后做一個重置預置數的工作，做工作當然就得要時間，一般來說這點時間不算什么，可是有一些場合我們還是要計較的(如串口通信等)，所以就有了第三種工作方式自動再裝入預置數的工作方式。此時M1M0=10。
自動重裝時TH0(1)賦初值(預置數)
通常這種式作方式常用于波特率發生器(我們將在串行接口中講解)，用于這種用途時，定時器就是為了提供一個時間基準。計數溢出后不需要做事情，要做的僅僅只有一件，就是重新裝入預置數，再開始計數，而且中間不要任何延遲，可見這個任務用工作方式2來完成是最好的了。
3、工作方式3
這種式作方式之下，定時/計數器0被拆成2個獨立的定時/計數器來用。其中，TL0可以構成8位的定時器或計數器的工作方式，而TH0則只能作為定時器來用。我們知道作定時、計數器來用，需要控制，計滿后溢出需要有溢出標記，T0被分成兩個來用，那就要兩套控制及、溢出標記了，從何而來呢?TL0還是用原來的T0的標記，而TH0則借用T1的標記。如此T1不是無標記、控制可用了嗎?是的。
一般情況處，只有在T1以工作方式2運行(當波特率發生器用)時，才讓T0工作于方式3的。
定時器/計數器的定時/計數范圍
工作方式0：13位定時/計數方式，因此，最多可以計到2的13次方，也就是8192次。
工作方式1：16位定時/計數方式，因此，最多可以計到2的16次方，也就是65536次。
工作方式2和工作方式3，都是8位的定時/計數方式，因此，最多可以計到2的8次方，也說是256次。
預置值計算：用最大計數量減去需要的計數次數即可。
例：流水線上一個包裝是60盒，要求每到12盒就產生一個動作，用單片機的工作方式0來控制，應當預置多大的值呢?對了，就是8192-60=8132。當然設為計數時，需將C/T=1。
以上是計數，明白了這個道理，定時也是一樣。
初學者應多看相關書籍中的定時/中斷部分，對個標志位的處理與應用要能理解，對你的應用開發有很大幫助的!!!，特別是在按鍵的消抖、延時等方面。下面給出一個實驗，網友只要燒寫進89C51，放到實驗板即可看到效果，然后在想????
定時器方式0的應用：
應用定時器T1產生1MS的定時，并使P1。0輸出周期的2MS方波，設晶震6MHZ。
首先要計算T0的初始值，以定時器方式工作時，每一機器周期計數器加1，6MHZ晶震時的機器周期T=12/F=12/6*10的6次方，設初值為X，則：
2的13次方-X/2*10的負3次方 =10的負3次方 X=7692
以13位二進制數表示為：X=1111000001100B(從前算8位為F0H;)
計算得：TH0初值為0F0H，TL0初值為0CH;
因復位以后，TMOD、TCON初值為0，因此以定時器方式0工作時，初始化程序不必對TMOD重置0，我們查詢TF0的狀態來控制P1。0輸出。在P1。0端得到周期為2MS的方波。
程序清單：
START：MOV TL0，#0CH;初值寫入T0
MOV TH0，#0F0H;
SETB TR0;啟動T0計數
LOOP：JBC TF0，PTF0
AJMP LOOP
PTF0：MOV TL0，#0CH;計數初值重裝
MOV TH0，#0F0H;
CPL P1。0;P1。0求反
AJMPN LOOP
您可以改變定時初值來改變方波的寬度。
