單片機C語言程序設計：定時器控制數碼管動態顯示
/* 名稱：定時器控制數碼管動態
顯示

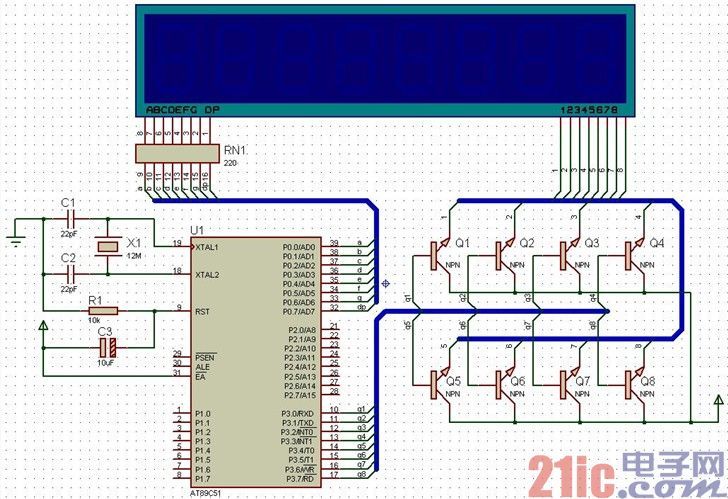

說明：8 個數碼管上分兩組動
態顯示年月日與時分秒，本例的
位顯示延時用定時器實現。
*/
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
//段碼,最后一位是“-”的段碼
uchar code
DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};
//待顯示的數據：09-12-25 與 23-59-58（分兩組顯示）
uchar code Table_of_Digits[][8]={{0,9,10,1,2,10,2,5},{2,3,10,5,9,10,5,8}};
uchar i,j=0;
uint t=0;
//主程序
void main()
{
P3=0x80;
//位碼初值
TMOD=0x00; //計數器 T0 方式 0
TH0=(8192-4000)/32; //4ms 定時
TL0=(8192-4000)%32;
IE=0x82;
TR0=1; //啟動 T0
while(1);
}
//T0 中斷函數控制數碼管刷新顯示
void DSY_Show() interrupt 1
{
TH0=(8192-4000)/32; //恢復初值
TL0=(8192-4000)%32;
P0=0xff; //輸出位碼和段碼
P0=DSY_CODE[Table_of_Digits[i][j]];
P3=_crol_(P3,1);
j=(j+1)%8; //數組第 i 行的下一字節索引
if(++t!=350) return; //保持刷新一段時間
t=0;
i=(i+1)%2; //數組行 i=0 時顯示年月日，i=1 時顯示時分秒
}
擴展閱讀：100 000s 以內的計時程序
