基于航順芯片MCU&涂鴉模組的物聯網定時器時鐘
簡介：采用航順MCU+涂鴉wifi模組實現一個物聯網時鐘，通過2.4寸TFT彩屏顯示。外加繼電器模塊即可實現物聯網開關等功能。開源協議: GPL 3.0
描述
基于航順MCU&涂鴉模組的物聯網定時器時鐘
主要器件
航順MCU：HK32F030MF4P6
涂鴉WiFi模組
2.4寸TFT_SPI彩屏顯示
XPT2046電阻觸摸芯片
主要實現功能
通過航順MCU的SPI接口驅動TFT彩屏來驗證其功能
通過航順MCU的UART和涂鴉模組通訊，同時板載USB轉TTL電路，可以實現和PC的通訊。
通過涂鴉模組連接平臺獲取網絡時間實現時鐘功能
通過涂鴉平臺實現物聯網定時開關功能
板載2個獨立按鍵，2個獨立LED用于功能擴展
后續將實現定時開關的功能，真正用到我的小魚缸上去。

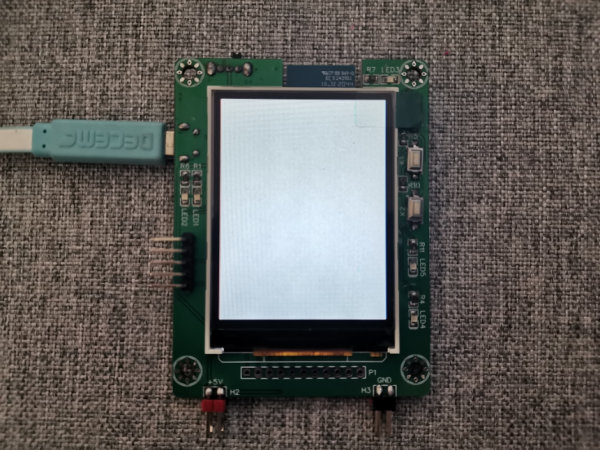

實物圖片
目前版本發現問題
1.LCD背光電源供電限流電阻R2、R3布局靠的太近。
2.PCB背面J1和J2兩個條線說明字符偏小，后續版本可以考慮加大字號。
后續版本設想
更換航順更多IO的MCU，實現觸摸IC和繼電器的板載話。目前觸摸IC接口只是引出，沒有接到MCU。 PCB下方電源插針原本設想是3D打印一個底座，內部設置供電插座，LCD可當做立式桌面時鐘，靜等代碼敲完再考慮。
