新唐NUVOTON開發板：MQTT協議應用實例
NuMaker-IoT-M487 開發板提供多元連網方式與接口。基于NuMaker-IoT-M487 開發板，通過與 Wi-Fi 模塊進行 AT 指令串口通信，可快速實現與云連接的 IoT物聯典型開發應用實例。新唐NUVOTON開發板入門教程包含如何在您的計算機獲取開發軟件、實例編譯、固件下載以及連網、連接云測試。
NuMaker-IoT-M487 開發板整合常用組件，內建多軸傳感器，提供兼容 Arduino UNO 與 mikroBUS™ 接口，不論是 GPIO、UART、ADC、PWM、SPI 或 I2C 等等都能連接；外掛 SPI Flash 及提供 microSD 卡插槽。
軟件需求
Window 7/8/10 操作系統
Arm Keil MDK v5 – 工程編譯軟件
Tera Term – 終端聯機工具
阿里巴巴 AliOS Things 開發包(https://github.com/wosayttn/AliOS-Things/tree/numicro)
硬件需求
NuMaker-IoT-M487 開發工具包
USB Micro 數據傳輸線 1 條
可連接網際網絡的 Wi-Fi Router 1 臺
第一步、從 Github website 下載開發軟件
請進入代碼倉庫頁面，操作步驟如圖所示：最后，解壓縮下載的檔案。倉庫代碼頁面地址：https://github.com/wosayttn/AliOS-Things/tree/numicro
第二步、mqttapp 工程編譯
進入解壓縮的目錄
\AliOS-Things\projects\Keil\mqttapp@numicro-iotm487\keil_project

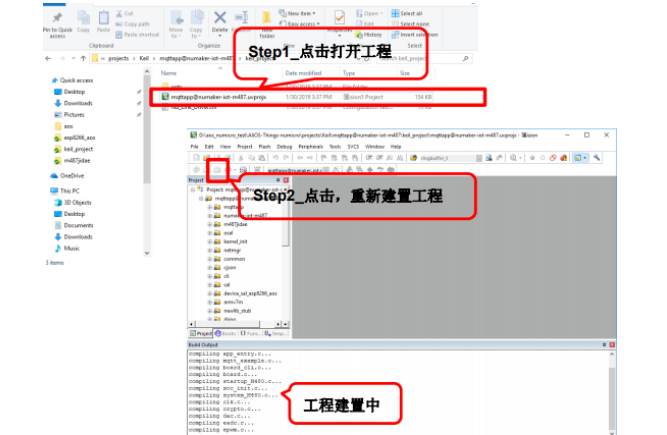

并打開 mqttapp@numaker-iot-m487 Keil 工程并進行工程重新建置。

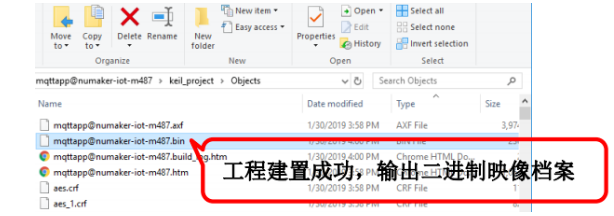

Keil工程重新建置成功后，輸出的二進制映像檔案輸出路徑
\AliOS-Things\projects\Keil\mqttapp@numicro-iotm487\keil_project\Objects\mattapp@numaker-iot-m487.bin
第三步、固件下載
簡易的下載方法: 透過拖拉二進制映像檔案(mattapp@numaker-iot-m487.bin)到 NuMicro MCU 虛擬磁盤或是使用傳送到 NuMicro MCU 虛擬磁盤的方式，即可完成固件下載。
(1) NuMicro MCU 虛擬磁盤
首先，配置 NuMaker-IOT-M487上的 ISW1，將四個開關撥到 ‘ON’ 的位置，如 圖 1 所示。配置完成后，將新唐NUVOTON開發板使用 Micro USB 連接線連接計算機(圖2)，我的計算機將出現一個 NuMicro MCU 虛擬磁盤。接下來，我們將使用這個虛擬磁盤來進行固件下載。(注意：若需要進行 IAR/MDK 源碼除錯功能，需要將第 4 個指撥開關切換回到 OFF 的位置。)
圖1：NuMaker-IoT-M487 開發板 ISW1 配置

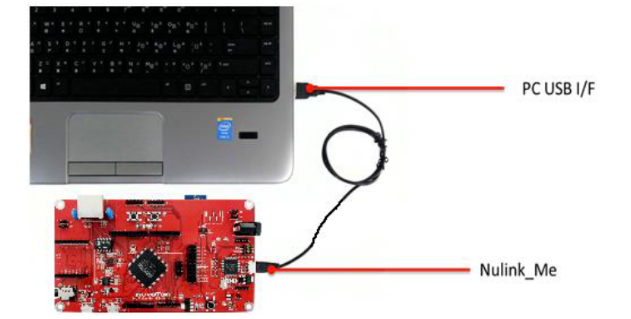

圖2：NuMaker-IoT-M487 連接計算機 USB 端口
(2) 刻錄二進制執行檔案
拖拉二進制映像檔案至 NuMicro MCU 磁盤，完成固件下載。mqttapp示例的二進制映像檔案mqttapp@numaker-iot-m487.bin 整體路徑如下。
\AliOS-Things\projects\Keil\mqttapp@numicro-iotm487\keil_project\Objects\mattapp@numaker-iot-m487.bin
(3) 測試Wi-Fi本地端連網

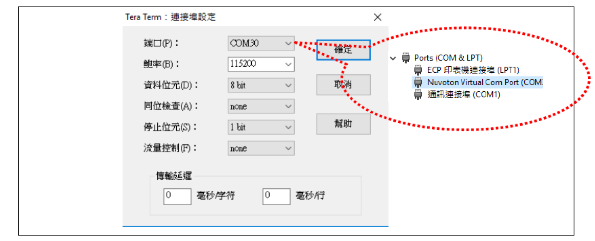

使用 Tera Term 終端軟件，操作 AliOS Things 的命令行功能。串口的配置如圖所示。(注意:Nuvoton Virtual Com Port 對應的串口編號可在設備管理器內找到。例如: 串口編號為 COM30。)
打開串口通信后并且按下板子的 Reset 鍵。待系統重置后，Tera Term 終端畫面印出開機信息。

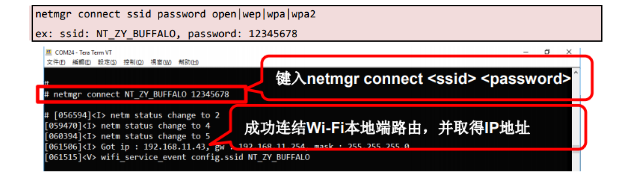

首次啟動時需要手動配網，配網命令如下
netmgr connect ssid password open|wep|wpa|wpa2
ex: ssid: NT_ZY_BUFFALO, password: 12345678
第四步、測試連接阿里云云端服務
連接阿里云 MQTT 云端服務器，需要申請三元組信息、并在 mqtt_example.c 代碼內配置三元組信息，mqttapp 代碼默認的三元組信息為測試使用。在成功連結 Wi-Fi 局端網絡后，mqttapp 示例將自動聯機至阿里云 MQTT 云端服務器。使用自行申請的三元組信息進行產品開發與測試，關于阿里云三元組信息的申請、配置，可請參照 AliOS Things 官方的說明文件。

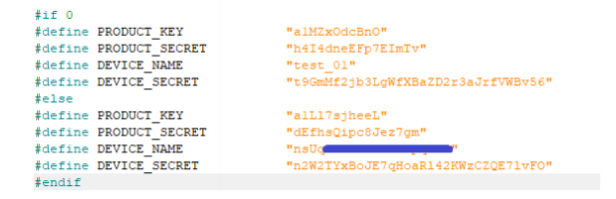

阿里云三元組信息配置示例
成功連接阿里云 MQTT 云端服務器示例
編輯：xiaoYing 最后修改時間：2023-07-12
