新唐代理商：基于多路CAN FD的應用和實現
CAN FD 技術是汽車、工業領域中最先進的網絡通訊技術之一，它是先進的控制器局域網 (CAN) 協議擴展。根據新唐代理商了解到，相比CAN，CAN FD接口技術在以下兩方面有顯著的性能提升：
1. 傳輸速率的提升；CAN最大傳輸速率為1 Mbps，而CAN FD最大傳輸速率可到12 Mbps；
2.傳輸負載能力的提升；CAN每幀傳輸8 Bytes，而 CAN FD每幀傳輸64 Bytes。
此外，CAN FD在硬件協議端也對CAN接口做了一些兼容和擴展優化處理，在這里不做詳細展開；贑AN FD接口優越的性能，應用需求日益增多，替代CAN成為一種產品趨勢。

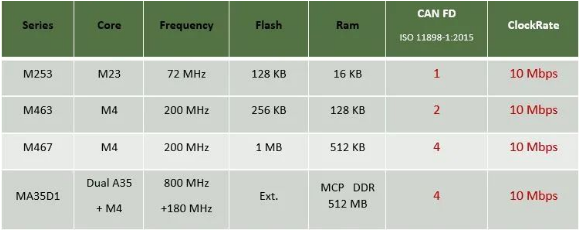

根據新唐代理商介紹，新唐全新推出一系列帶CAN FD接口的MCU/MPU產品，最高可支持到4路接口（如下圖）：
我們發現，在工業應用中，產品需要更多的CAN FD接口來傳遞數據通訊，如直流充電樁、工業接口轉換器等。下面結合CAN FD的實際應用，介紹幾個用戶成功案例：
應用一：

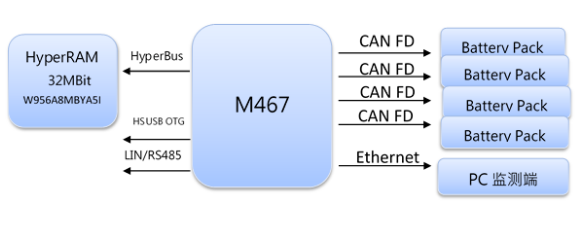

新能源儲能項目：M467 芯片通過CAN FD接口與幾個相同的電池包通訊，來獲取電池包數據。該應用中，使用到4路的CAN FD接口，實際速率要求達到穩定5Mbps以上，并且通過新唐特有的HyperBus外擴HyperRam（相比較SRAM，更低功耗，更低成本）來保存臨時數據，再通過以太網口傳遞數據給監測端做數據的處理。
應用二：

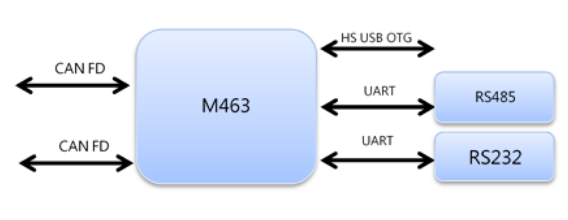

工業CAN接口轉換器：通過M463 系列來轉換CAN和 UART協議數據，通過2 CAN FD接口快速收發數據，通過RX/TX 16 Bytes FIFO的UART來保障數據傳遞的及時和穩定性。M463還有HS USB2.0接口，并且不用外置高速USB PHY，節省客戶的BOM成本。
應用三：
在直流充電樁中，新唐M467/MA35D1系列芯片系列也嶄露頭角。
M467系列芯片不僅帶4 CAN FD接口，還具有1024 KBytes Zero-Wait eFlash，具有512 Kbytes Ram、多達3個ADC硬件28個通道、百兆的Ethernet、HS USB OTG，并且具備單獨的KeyStore安全硬件IP——內置獨立的OTP、Flash、Ram區域，用于保存不同安全級別秘鑰。同時，它還具備多種豐富的接口，以及從LQFP64到LQFP176多種封裝可供選擇 。

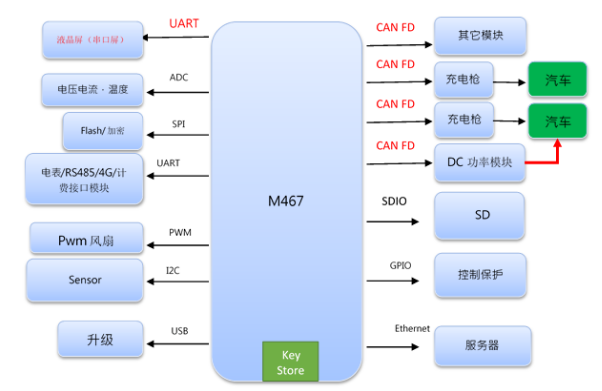

在如下圖的M467 系列芯片的直流樁應用中，芯片通過UART與屏幕進行通訊，作為顯示和操作控制。其它功能如計費、通訊、保護和汽車CAN FD通訊等，都是依靠M467單芯片完成。
當然，新唐科技也可以用MA35D1系列作為直流充電樁單芯片的解決方案。MA35D1系列具備64位雙A35的MPU內核，主頻最高可達800 MHz，并且還具備一顆180 MHz的M4 MCU作為實時性任務的處理器；芯片內部堆疊最高到512 Mbytes的DDR3；具備新唐獨有的TSI(Trusted Secure Island )——用于安全加密及秘鑰保存；支持RGB輸出，支持屏幕最高可到1920x1080分辨率；支持圖形圖像的解碼和加速；最多可以支持到2個GigaEthernet接口；還有其它豐富的高速接口，以及LQFP216、BGA312、BGA364三種封裝可選擇。

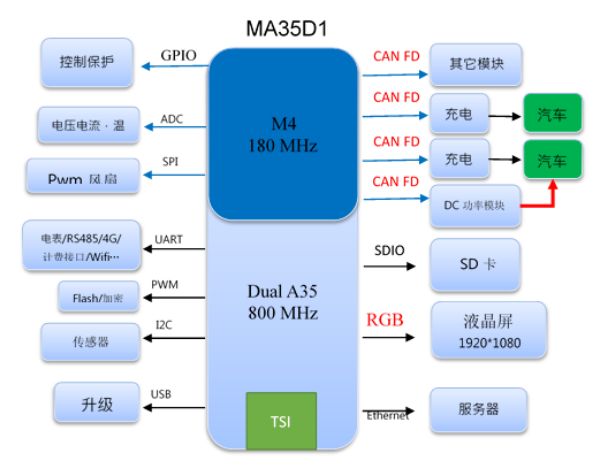

如下圖，此方案通過MA35D1片內的M4 MCU來完成高實時性的任務，如電壓電流溫度的監測和保護、與汽車和直流電源模塊的CAN FD通訊，通過MA35D1片內的雙核A35來完成高性能如Linux系統、大屏幕的顯示、網絡通訊、計費和加密等功能。
從以上新唐代理商介紹的幾個成功案例中可以看到，新唐系列CAN FD芯片的高集成性和高穩定性，已經被廣大工業制造廠家認可。用戶可以到在穎特新官網查詢相關芯片文檔，選購相應的開發板進行測試。
最后新唐代理商再向大家系統性的展示新唐科技CAN/CAN FD全系列芯片產品，歡迎大家選型購買：

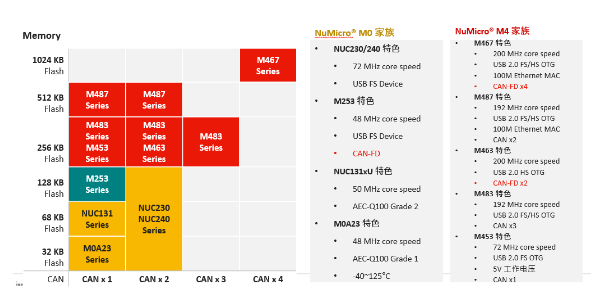

MCU系列產品：

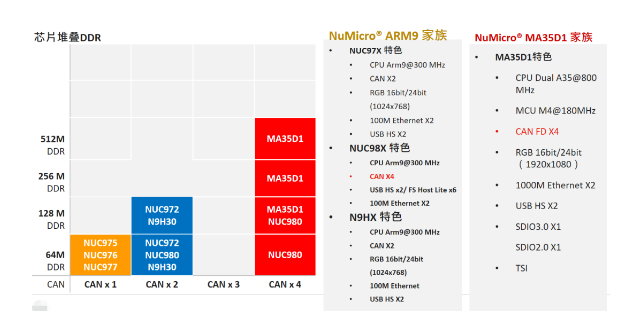

MPU系列產品：
編輯：xiaoYing 最后修改時間：2023-07-12
