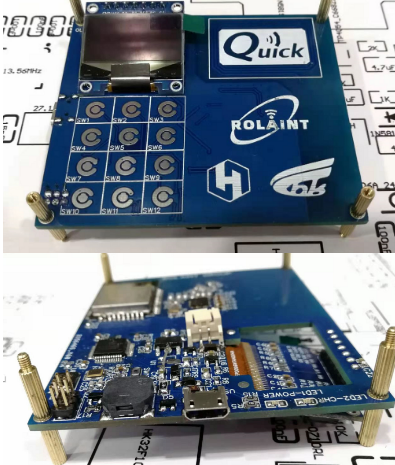

航順芯片HK32F103C8T6應用于NFC讀卡器
簡介：NFC讀卡器。讀卡資料云儲存，PC調用。 電池備用電源開源協議: GPL 3.0
描述
NFC讀卡器。讀卡資料云儲存，PC調用。
主要硬件規格：
主控芯片：HK32F103, STM32F103的價格高用不起。
NFC讀寫芯片：MFRC52202HN1（NXP）價格也是貴得離譜。
WIFI.BT模塊ESP32-S、 本來計劃ESP-32直接驅動NFC的，省主控。
OLED模塊： 12864模塊，7針SPI通信的。也有4針I(yè)2C的。
存儲EEPROM：本來選HK的24C64。
兩個線性穩壓也是HK的。
功能：
NFC讀取寫卡。讀取數據通過USB 傳輸給PC
讀取數據通過WIFI 傳輸給PC 或上傳云端。

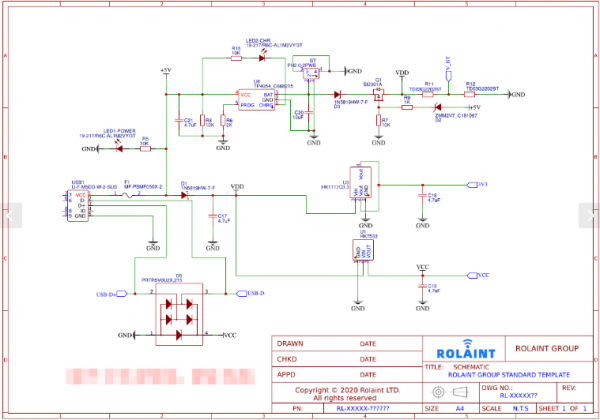

設計原理圖

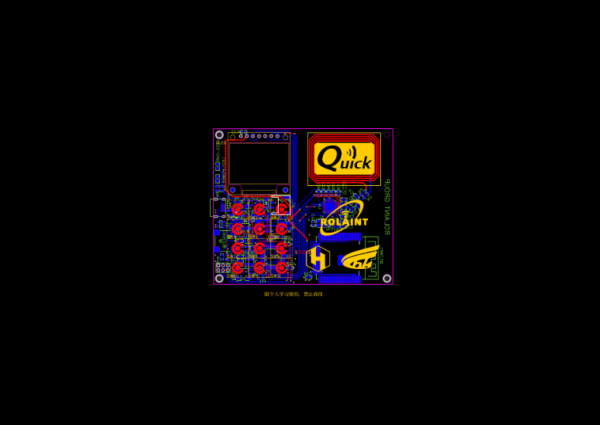

PCB
