航順芯片HK32F030F4P6應用于華為雙千兆雙頻ONT光貓

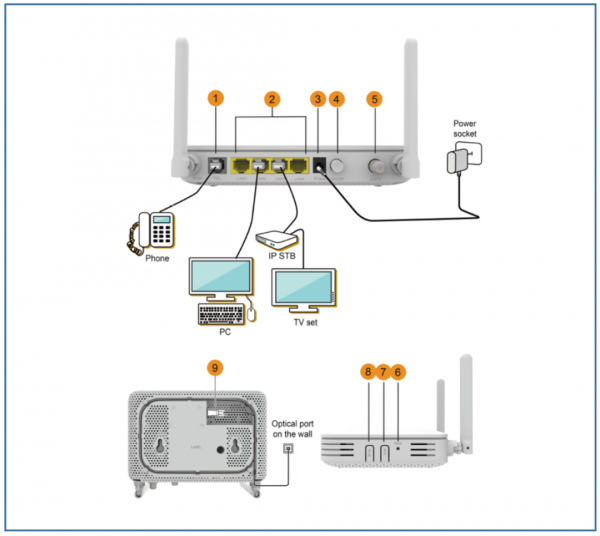

華為雙千兆雙頻ONT光貓EchoLife EG8143A5是華為全光接入解決方案中的路由型ONT。它利用GPON技術為用戶實現超寬帶接入。高轉發性能保證了用戶對語音、數據、高清視頻業務的體驗，為客戶提供了理想的全光接入解決方案和面向未來的業務支撐能力。本ONT光貓連接電話或傳真機的端口、PC或IP機頂盒(STBs)接口、CATV電視接口等。

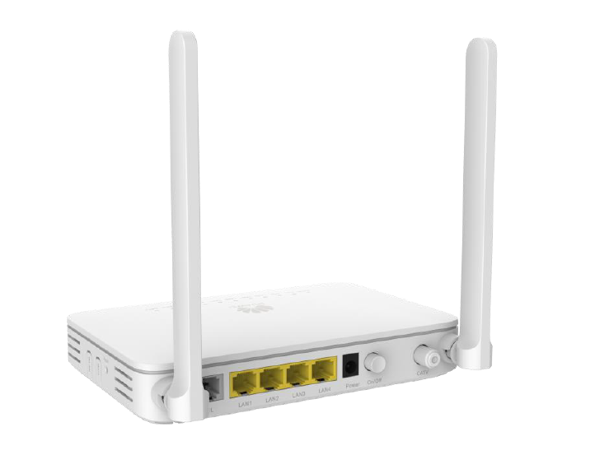

ONT型光貓實物圖
光纖的特點是：
1、靈敏度高，不受電磁噪聲之干擾。2、體積小、重量輕、壽命長、價格低廉。
3、絕緣、耐高壓、耐高溫、耐腐蝕，適用特殊環境之工作。
4、幾何形狀可依環境要求調整，訊號傳輸容易。

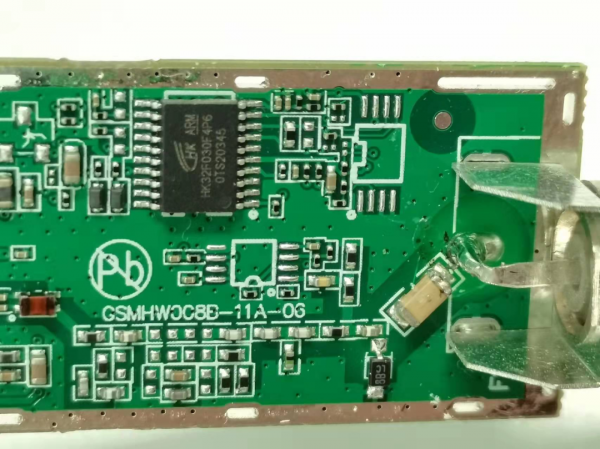

產品核心板實物圖

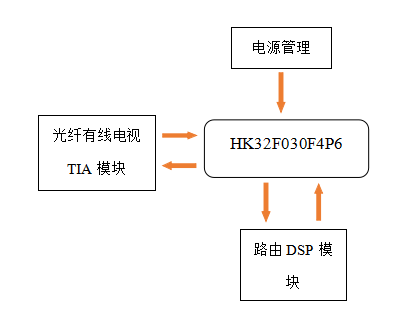

產品系統框圖
產品主要參數產品名稱：全光接入路由型ONT* MCU 型號：HK32F030F4P6
供電方式：AC-DC變壓器
額定輸入：DC12V/1A
技術規格：
●4Ethernet port(1GE+3FT)
●1 POTS port
●1CATV port
●2.4GHz WI-FI
環境溫度:0℃~ +40℃
環境濕度:5% ~ 95%(無凝露)
尺寸(高×寬×深):34mm × 175mm × 115mm(不含外置天線和pad)
重量:約235g
最大系統功耗:8.2 W
航順HK32F030系列MCU主要規格
➤ CPU
●ARM Cortex-M0內核
●最高時鐘頻率：72MHz
●24位System Tick定時器
●支持CPU Event信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
➤ 工作電壓范圍
●單電源域：主電源VDD為2.0 V ~ 5.5V
➤ 工作溫度范圍：-40℃ ~ +105℃
➤ VDD典型工作電流
●運行(Run)模式：13.23 mA/72MHz@3.3V
●睡眠(Sleep)模式：5.44 mA@3.3V
●停機(Stop)模式：LDO低功耗10 μA@3.3V
➤ 存儲器
●最高64 Kbyte的Flash存儲器
●CPU主頻不高于24 MHz時，支持零等待總線周期
●具有代碼安全保護功能，可分別設置讀保護和寫保護
●支持存儲于Flash的指令和數據加密，以防止Flash內容被物理攻擊
●10 Kbyte SRAM（不支持硬件校驗功能）
➤ 時鐘
●外部HSE：4~16 MHz，典型頻率為8 MHz
●外部LSE：32.768 kHz
●片內HSI：8 MHz/14 MHz/56 MHz
●片內LSI：40 kHz
●PLL時鐘
●芯片管腳輸入時鐘
➤ DMA
●5個通道的DMA控制器
●支持Timer、ADC、SPI、I2C、USART等多種外設觸發
➤ 安全加密: CRC計算單元
➤ 數據通信接口
●2個USART：支持主同步 SPI和調制解調器控制，具有 ISO7816接口、LIN、IrDA能力、自動波特率檢測和喚醒特性
●2個高速SPI：支持 4至16個可編程比特幀和復用的 I2S接口
●2個I2C：支持極速模式（1 Mbit/s）、SMBus和PMBus，可從停機模式喚醒
➤ 定時器
●1個高級控制定時器（TIM1）
●5個通用定時器（TIM3/TIM14/TIM15/TIM16/TIM17）
●1個基本定時器（TIM6）
➤ 日歷 RTC，具有鬧鐘功能，可從停機 /待機模式周期喚醒
➤ 片內模擬電路
●1個12位的ADC：16個外部模擬信號輸入通道，支持最高1 MSPS采樣頻率的自動連續轉換和掃描轉換
●1個溫度傳感器：模擬輸出在內部連接到A/D轉換器獨立通道
➤ 定點數除法/開方運算單元
●支持32位定點數除法，可同時獲得商和余數
●支持32位定點數高精度開方
➤ 可靠性
●通過HBM2000V/CDM500V/MM200V/LU等級測試
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《航順芯片HK32F030F4P6應用于華為全屋智能5G光貓》，也是目前我們主推的非常成熟的解決方案！
