航順芯片HK32F030MJ4M6開發板評測
航順 HK32F030M系列芯片是性價比非常高的，pin to pin兼容STM8S003的M0內核單片機，拿到HK32F030M開發板后，我們應該怎么開發呢？
注意事項：
- SWD仿真下載時，需要把PB5下載連接冒和PD5連接冒插上；
- 使用復位鍵時把PA0插上連接冒；
- lO口全部與外接功能接口分離，需要使用時，用連接冒插上；
- USB 轉串口模塊 (TXD與PD6/RXT與PA3用連接冒相連,需要把USB穩壓3.3V連接冒插上)；
- 使用蜂鳴器時，把蜂鳴器供電連接冒插上；
- lO/LED指示燈參考電路圖；
- 數碼管位置預定客戶自已選擇共陰或共陽數碼管；
- 使用電路圖和開發板一起參考更詳細具體。

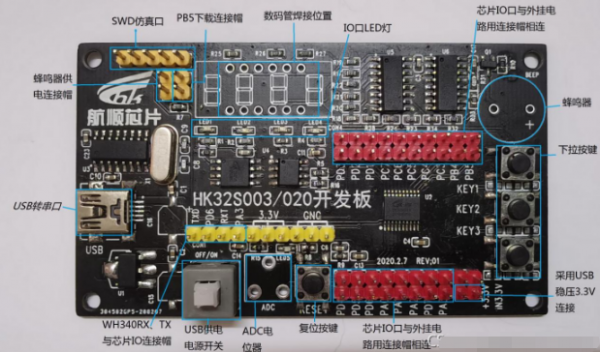

航順HK32S003/020開發板
航順HK32F030M開發板
我現在測試的是HK32F030MJ4M6-SO8N封裝
HK32F030MJ4M6-SO8N封裝是注意燒寫SWD仿真下載接線口

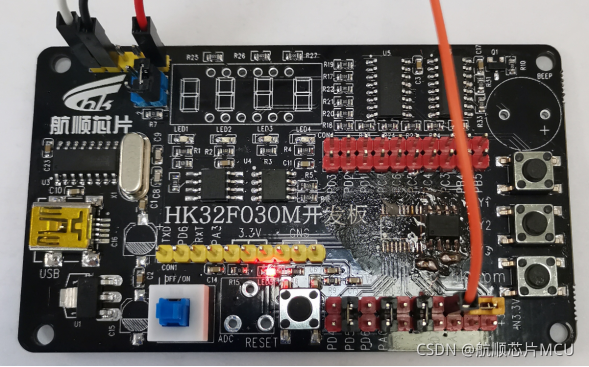

SO8N封裝的引腳第8腳SWDIO接在板子上的PD5,和20pin的一樣，SWCLK按數據手冊應該是第6腳，但我現在用的這SON8是老芯片，老芯片的SWCLK是在第5腳，接在板子上的PA3位置。就因為這個試了沒下一個小時，以為是軟件問題一直讀不到芯片。按這接法SWD仿真下載就沒問題了，后期新芯片出來了引腳要注意變更。
遇到的軟件設置問題
我用的是J-link SWD仿真下載燒寫。
先下載J-link軟件安裝，安裝好后驅動也安裝好了，軟件可以自己下載，購買J-link硬件也有提供。
安裝KEIL,主要是KEIL設置問題，
這時需要添加對應的flash算法，首先確定你已經安裝了對應的pack包。
標題

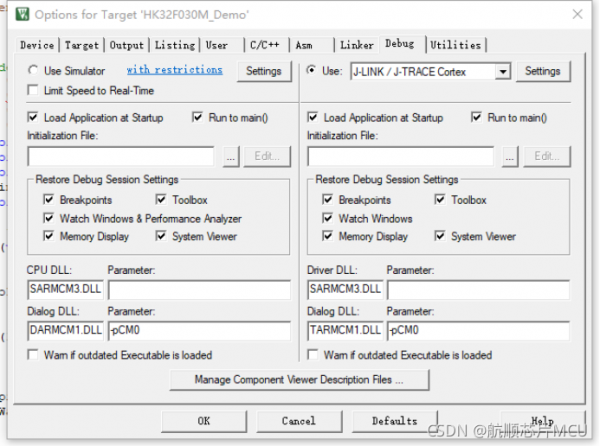

這里選J-LINK后點擊后面settings

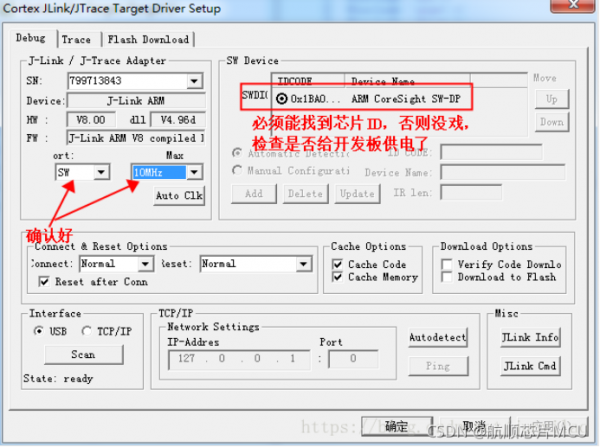

1.
2.
3.設置完之后，最后點擊確定，即可完成設置。

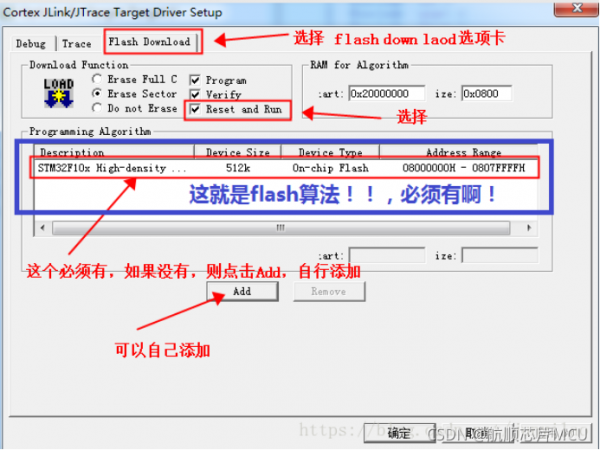

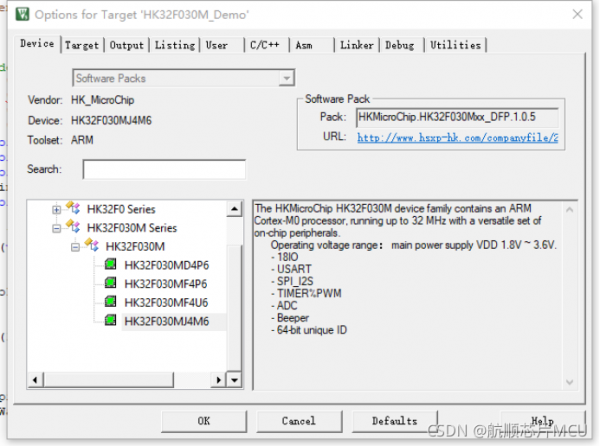

4.還需要在這里選擇你使用的芯片型號5.
6.1.添加對應的型號，2.添加對應的flash算法。
7.一定要記得激活，不然會仿真下載不了。
SON8封裝引腳有限，如果下載例程后占用了SWD下載引腳就再也不好下載，好多說按復位鍵可以下載，但WON8這封裝我沒成功過，只有換了個新和芯片上去，pin20的按復位有成功再次燒寫。所以下載例程測試時一定要注意這點。
