航順HK32F030C8T6應用于漫步者音箱

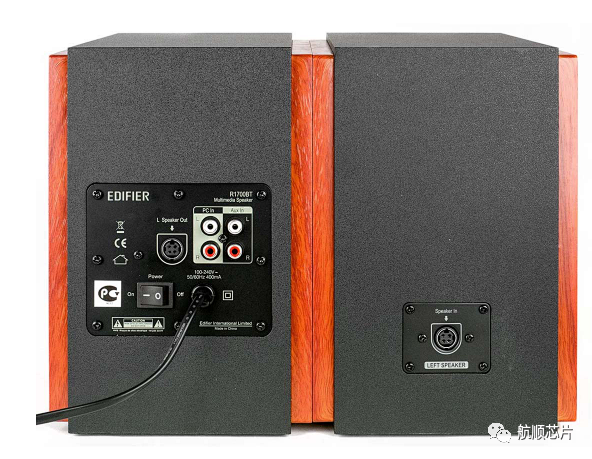

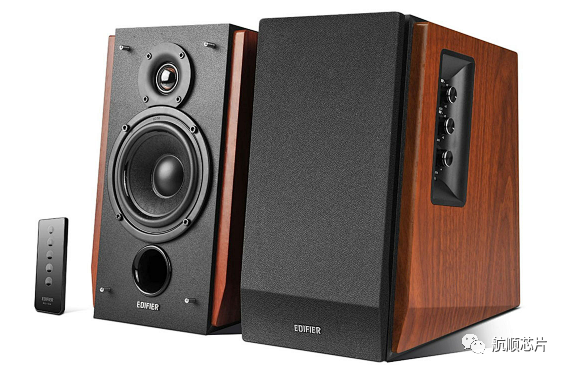

漫步者R1700BTs音箱采用高品質藍牙模塊，具有更低的功耗，更短的延遲和更遠的傳輸距離。同時，其電聲電路部分，采用了漫步者最新的DSP架構的電路平臺，并進行了全新調校，其整機RMS功率達到接近極限的66W（中低音18Wx2，高音15Wx2），音效表現令人驚嘆。10度小仰角設計，更符合理想的聽音角度。既可以減少駐波干擾，音質更純凈，外觀又雅致而不呆板。中低音18Wx2，高音12Wx2，整機不失真功率接近66w。側置調節、使用方便；高、低音分別獨立可調；主音量無極調節，壽命更長久。
該音箱產品規格參數：
功率放大器RMS功率: 15W×2（高音）+18W×2（低音）
信噪比：≥85dBA
失真度：≤0.5%
通道分離度：≥45dB
輸入靈敏度：PC:700±50mV，AUX:550±50mV
高音揚聲器單元：Φ19絲膜高音，6ohm
低音揚聲器單元：4英寸（Φ116），6ohm
音頻輸入接口：PC，AUX，藍牙
調節形式：側調節，遙控器調節
箱體尺寸：154mm×254mm×214mm（W×H×D）
凈重量：6.6kg

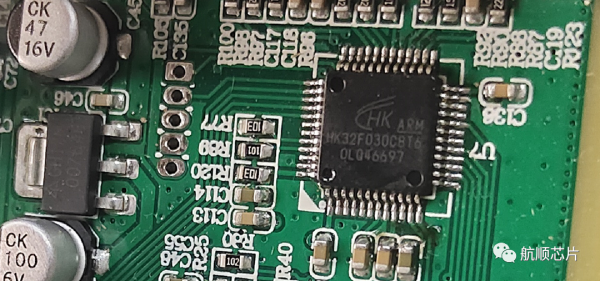

核心板實物圖：
方案亮點：
該系列音箱采用航順芯片HK32F030C8T6作為主控MCU，通過MCU外設功能實現人機交互，例如遙控器功能、編碼器、按鍵功能的實現，以及與藍牙模組、DSP等器件進行通訊，來實現整體音箱所需的控制、調音、以及相關的配置等功能，使得在音效處理、功能優化上更具優勢。且由于MCU主控制器卓越的控制性能，使得整個音箱的功耗更小，簡便易用，產品可靠。
航順芯片HK32F030系列MCU主要規格：
• CPU
◦ ARM Cortex-M0 內核
◦ 最高時鐘頻率：72MHz
◦ 24 位 System Tick 定時器
◦ 支持 CPU Event 信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
• 工作電壓范圍
◦ 單電源域：主電源 VDD為 2.0 V ~ 5.5V
• 工作溫度范圍：-40℃ ~ +105℃
• VDD 典型工作電流
◦ 運行（Run）模式：13.23 mA/72MHz@3.3V
◦ 睡眠（Sleep）模式：5.44 mA@3.3V
◦ 停機（Stop）模式：
- LDO 低功耗：10 μA@3.3V
- LDO 全速工作：128 μA@3.3V
◦ 待機（Standby）模式：1.64 μA@3.3V
• 存儲器
◦ 最高 64 Kbyte 的 Flash 存儲器
◦ 具有代碼安全保護功能，可分別設置讀保護和寫保護
◦ 支持存儲于 Flash 的指令和數據加密，以防止 Flash 內容被物理攻擊
◦ 10 Kbyte SRAM
• 時鐘
◦ 外部 HSE：4~16 MHz，典型頻率為 8 MHz
◦ 外部 LSE：32.768 kHz
◦ 片內 HSI：8 MHz/14 MHz/56 MHz
◦ 片內 LSI：40 kHz
◦ PLL 時鐘
◦ 芯片管腳輸入時鐘
• 復位
◦ 外部管腳復位
◦ 電源上電/掉電復位
◦ 軟件復位
◦ 看門狗定時器復位（IWDG 和 WWDG）
◦ 低功耗模式復位
• 可編程電壓監測器（PVD）
◦ 8級檢測電壓門限可調
◦ 上升沿和下降沿檢測可配置
• GPIO
◦ 多達 55 個 GPIO 引腳
◦ 每個 GPIO 引腳均可配置為外部中斷輸入
◦ 提供最高20mA 驅動電流
• DMA
◦ 5 個通道的 DMA 控制器
◦ 支持 Timer、ADC、SPI、I2C、USART 等多種外設觸發
• 安全加密
◦ CRC 計算單元
• 數據通信接口
◦ 2 個 USART：支持主同步SPI 和調制解調器控制，具有ISO7816 接口、LIN、IrDA 能力、自動波特率檢測和喚醒特性
◦ 2 個高速 SPI：支持4至 16 個可編程比特幀和復用的I2S接口
◦ 2 個 I2C：支持極速模式（1 Mbit/s）、SMBus 和 PMBus，可從停機模式喚醒
• 定時器
◦ 1 個高級控制定時器（TIM1）
◦ 5 個通用定時器（TIM3/TIM14/TIM15/TIM16/TIM17）
◦ 1 個基本定時器（TIM6）
• 日歷RTC，具有鬧鐘功能，可從停機/待機模式周期喚醒
• 片內模擬電路
◦ 1 個 12 位的 ADC：16 個外部模擬信號輸入通道，支持最高 1 MSPS 采樣頻率的自動連續轉換和掃描轉換
◦ 1 個溫度傳感器：模擬輸出在內部連接到 A/D 轉換器獨立通道
• 定點數除法/開方運算單元
◦ 支持 32 位定點數除法，可同時獲得商和余數
◦ 支持 32 位定點數高精度開方
•CPU 跟蹤和調試
◦ SWD 調試端口
• 可靠性
◦ 通過 HBM2000V/CDM500V/MM200V/LU
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《航順芯片HK32F030C8T6應用于小米AKKU安酷激光測距儀》，也是目前我們主推的非常成熟的解決方案之一！
