航順芯片HK32F103CBT6應用于韓國知名CUCKOO多功能壓力電飯煲
智能化的產品這幾年開始不斷的興起，從智能手機，到智能家居再到現在的智能家用電器。生活方式改變的同時，對于安全健康的生活也提出了不同的需求，說到智能家用電器，那就不得不提日常生活中使用最廣泛的多功能壓力電飯煲了，美的、蘇泊爾、九陽、韓國知名福庫（CUCKOO）電子等國內外眾多的家用電器生產廠家推出的各種不同功能的壓力電飯煲。下面以韓國福庫（CUCKOO)的多功能壓力電飯煲為例一起了解下。

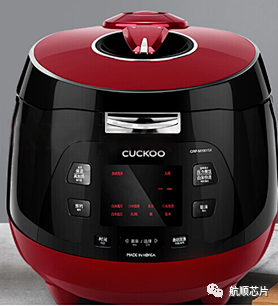

多功能壓力電飯煲實物圖

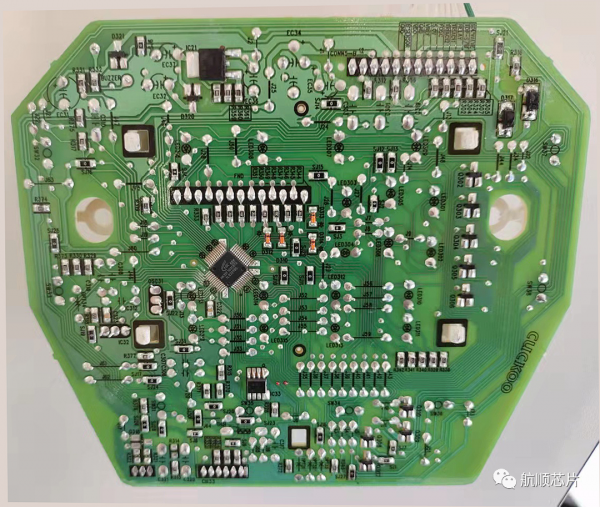

PCB板圖

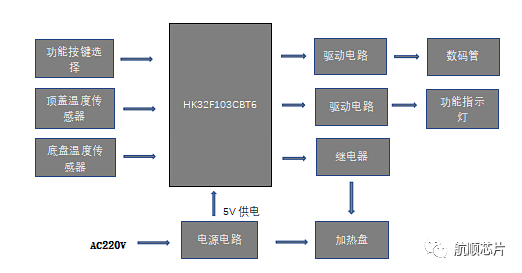

系統框圖
01
產品方案介紹：
02
福庫電壓力飯煲的特點：
鐵鋁合金內膽采用BLACK SHINE涂層經久耐用 15重安全防護裝置，使用更加方便
內膽把手設計方便取出避免燙傷
內嵌式接水盒工作中產生的多余水蒸氣流入接水盒中防止水泡飯
旋轉蒸汽帽設計蒸汽通過旋轉蒸汽帽以S型曲線輕柔排出安全保障
自動洗滌功能一鍵自動洗滌保持飯煲干凈衛生
食材下鍋一鍵預約無論早晨還是晚上點到即享
03
方案的主要技術參數:
區分 | 10人份（5.0L） |
煮飯容量（白米） | 0.36L（2人份）~1.8L（10人份） |
額定功率 | 1150W |
額定電壓 | 220V~ |
額定頻率 | 50Hz |
工作壓力 | 78.4kPa（0.8kgf/cm2） |
安全裝置 壓力 | 117.6kPa（1.2kgf/cm2） |
產品尺寸 | 39.5cm（長）x 29.4cm（寬）x 29.0cm（高） |
重量 | 6.8kg |
溫度保險絲 | 184攝氏度 |
容量 | 白米高壓：2~10人份，白米低壓，雜谷：2~8人份，白米快速，糙米/發芽，陳米：2~6人份，粥：0.5~1.5人份 |
配件 | 量杯（1人份），飯勺，透氣針，蒸盤，使用說明書及料理指南 |
04
HK32F103CBT6產品特點:
CPU
ARM Cortex-M3內核
最高時鐘頻率：120MHz
24位System Tick定時器
支持CPU Event信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
工作電壓范圍
雙電源域：主電源VDD為1.8 V ~ 3.6V、備份電源Vbat為1.8 V ~ 3.6V
工作溫度范圍：-40℃ ~ +105℃
VDD典型工作電流
運行(Run)模式：16 mA/120MHz@3.3V（133.3uA/MHz）
睡眠(Sleep)模式：7mA/120MHz@3.3V(58.3uA/MHz)
停機(Stop)模式：30μA@3.3V
待機（Standby）模式：2μA@3.3V
關機（Shutdown）模式：100nA@3.3V
存儲器
最高527 Kbyte的Flash存儲器
CPU主頻不高于24 MHz時，支持零等待總線周期
具有代碼安全保護功能，可分別設置讀保護和寫保護
支持存儲于Flash的指令和數據加密，以防止Flash內容被物理攻擊
97 Kbyte SRAM
時鐘
外部HSE：4~32 MHz，典型頻率為8 MHz
外部LSE：32.768 kHz
片內HSI：8 MHz/56 MHz
片內LSI：40 kHz
PLL時鐘
芯片管腳輸入時鐘
DMA
2個獨立DMA控制器：DMA1和DMA2
DMA1提供7路通道
DMA2提供5路通道
支持Timer、ADC、SPI、I2C、USART等多種外設觸發
安全加密: CRC計算單元
數據通信接口
6個USART：支持主同步 SPI和調制解調器控制，具有 ISO7816接口、LIN、IrDA能力、自動波特率檢測和喚醒特性
3個高速SPI：支持 4至16個可編程比特幀和復用的 I2S接口
2個I2C：支持極速模式（1 Mbit/s）、SMBus和PMBus，可從停機模式喚醒
定時器
1個高級控制定時器（TIM1/TIM8）
5個通用定時器（TIM2/TIM3/TIM4/TIM5/TIM17）
1個基本定時器（TIM6/TIM7）
日歷
RTC，具有鬧鐘功能，可從停機 /待機模式周期喚醒
片內模擬電路
3個12位的ADC：25個外部模擬信號輸入通道，支持最高1 MSPS采樣頻率的自動連續轉換和掃描轉換
1個溫度傳感器：模擬輸出在內部連接到A/D轉換器獨立通道
定點數除法/開方運算單元
RM Cortex-M4內核支持的絕大部分算術指令
實現支持32單精度浮點運算
支持多種自定義的32位及64位算術運算
可靠性
通過HBM2000V/CDM500V/MM200V/LU等級測試
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《航順HK32F103CBT6MCU賦能新冠病毒檢測設備》，也是目前我們主推的非常成熟的解決方案！
