航順實驗板測試HK32F030M單片機的所有外設功能
簡介：用于測試HK32F030M單片機的所有外設功能開源協議: CC-BY 3.0
描述
功能描述：
以HK32F030M單片機為核心，測試此單片機外設,并可以做為HK32F030M的開發板使用，功能特色
1. 板子采用模塊化設計，所有模塊全部獨立，用杜邦線連接，可實驗AF配置
2. 核心板采用3排針輸出，2排可以連接外設，1排可以接示波器用
3. 6組LED，可以實驗普通IO口，也可以作為6路PWM輸出呼吸燈效果
4. W25采用4M芯片，剛好可以裝下一個BAD appeal動畫，采用SPI接口
5. 4個按鍵，可以實驗查詢按鍵與中斷按鍵
6. 無源蜂鳴器，可以實驗芯片的BEEP功能，也可以實驗TIM定時輸出的方波，可以做音樂播放
7. usb轉串口，可以做為電源輸入，也可以實驗pc與單片機的串口實驗
8. I2C接口的OLED12864，可以實驗I2C接口，也可以做為其他項目的參數顯示
9. 2路ADC輸入，用VR1,VR2調節，可以實驗ADC的普通采樣，掃描采樣

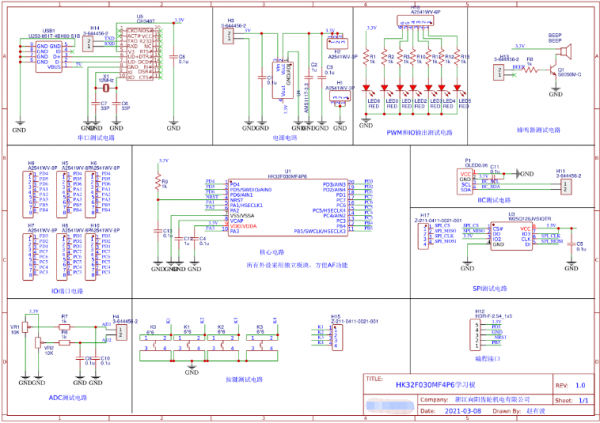

設計原理圖

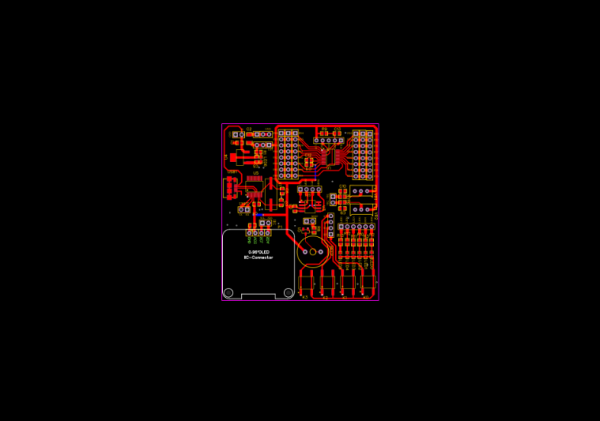

pcb
