華大單片機HC32F030開發板上手入門

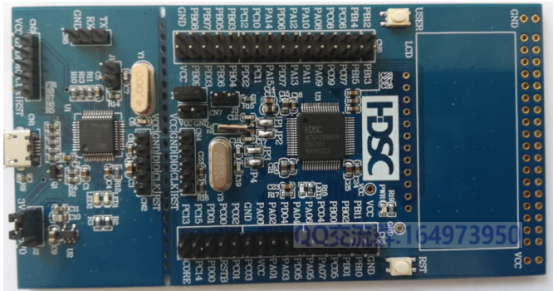

今天YTX應用工程師為大家介紹下國產超低功耗華大MCU HC32F030開發板上手后的入門操作。HC32F030開發板（如下圖所示）分為板載調試模塊（左半部分）和MCU開發電路（右半部分）。二者中間通過郵票孔相連，如果將板子從中間掰開，板載調試模塊就可以當一個CMSIS-DAP的仿真器來使用。此開發電路主芯片是華大半導體HDSC的HC32F030K8TA，8K RAM,64K Flash,64PIN TSSOP封裝MCU。
一、準備工作

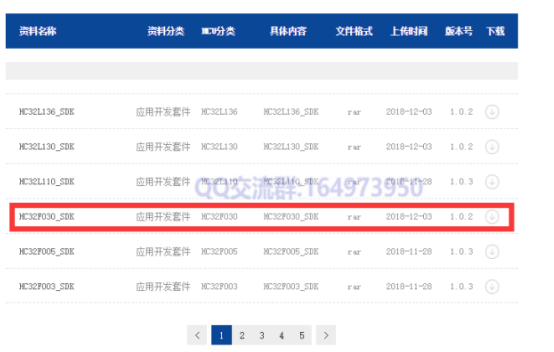

我們可以到華大半導體官網上下載專區下載HC32F030_SDK應用開發套件。如下圖所示。這個套件中包含了HC32F030芯片的數據手冊、用戶手冊、集成開發環境支持包、開發板原理圖、庫文件及樣例、用戶開發手冊、仿真器編程器軟件及使用說明、最小開發工程模板和應用筆記。將下載好的應用開發套件解壓備用。
二、驅動安裝
通過在板調試模塊實現編譯器和燒錄器功能時，需安裝虛擬串口驅動。大多數的情況下電腦可以自行驅動起來。驅動不成功可以安裝虛擬串口驅動 cdc drivers，以 Windows7_x64 為例，按以下步驟安裝：

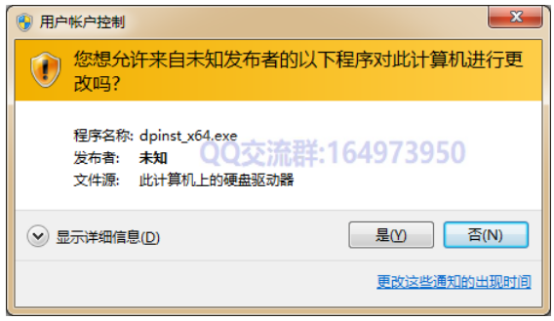

1. 打開虛擬串口驅動存放目錄，選擇 cdc drivers/win7/x64，點擊 dpinst_x64.exe，選擇【是】進入下一步；

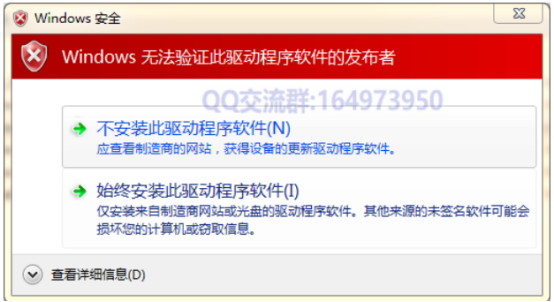

2.選擇【始終安裝此驅動程序軟件(I)】進行安裝；

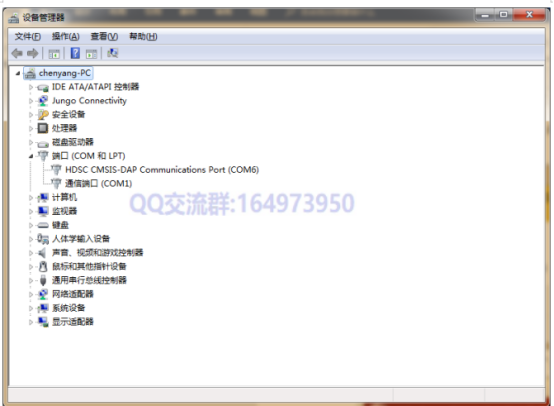

3. 通過 micro-USB 線將開發板與電腦連接，正確安裝驅動后會在端口（COM和LPT）下面會顯示HDSC CMSIS-DAP Communications Port(COM X)。
三、支持包安裝
以MDK為例，在集成開發環境支持包的文件夾下找到MDK_IDE文件夾，雙擊HDSC.HC32F030.1.0.0.pack文件，芯片的MDK支持包會自動安裝到MDK的相應目錄中。
編輯：admin 最后修改時間：2020-06-09
