龍訊|LT9711是DP1的雙端口MIPI/LVDS
MIPI/DSI/CSI輸入具有可配置的單端口或雙端口，具有1個時鐘通道，以及1~4個數據通道，以最大2Gbps/通道的速度運行，可支持高達16Gbps的總帶寬。LT9711支持突發模式和非突發模式DSI視頻數據傳輸。
對于DP1。2輸出，它由4條數據通道組成，支持RBR（1.62Gbps）、HBR（2.7Gbps）和HBR2（5.4Gbps）鏈路速度。內置可選SSC功能可減少EMI對EMI相關系統應用的影響。
為了適應USB Type-C生態系統，LT9711集成了由CC邏輯和PD管理單元控制的高性能雙向超高速開關，以減輕移動系統設計的復雜性和BOM成本。開關功能符合USB Type-C標準上的VESA DP備用模式。
LT9711采用先進的CMOS工藝制造，采用小外形9x 9mm QFN76封裝。該包裝符合RoHS標準，并規定在-40°C至+85°C的溫度范圍內運行。
1.描述

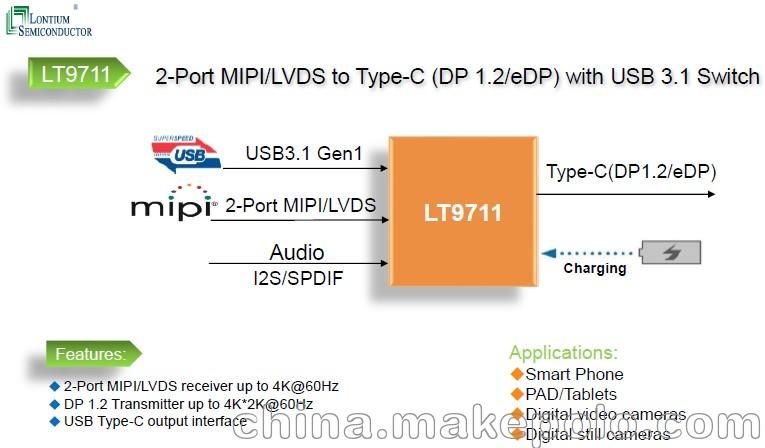

Lontium LT9711是雙端口MIPI/LVDS到DP1.2轉換器，內部c型交替模式開關和PD控制器。
MIPI DSI/CSI輸入具有可配置的單端口或雙端口，1個時鐘通道，1~4個數據通道，最大工作速率為2Gbps/lane，可支持總帶寬高達16Gbps。
LT9711支持突發模式和非突發模式的DSI視頻數據傳輸。?? DP1.2輸出由4個數據通道組成，支持RBR (1.62Gbps)、HBR (2.7Gbps)和HBR2 (5.4Gbps)鏈路速度。 內置的可選SSC功能減少電磁干擾影響有關的系統應用。
為了適應USB Type-C生態系統，LT9711集成了一個高性能雙向超高速開關，由CC邏輯和PD管理單元控制，以減輕移動系統設計的復雜性和BOM成本。?switch功能兼容VESA DP交替模式USB Type-C標準。
LT9711是在先進的CMOS工藝制造和實現在一個小輪廓9x 9mm QFN76封裝。 該封裝符合RoHS標準，可在-40°C至+85°C范圍內工作。
2.特性
MIPI / LVDS接收器?DP1.2發射機?全功能USB Type-C
USB Type-C充電接口
雜項
3.應用程序
移動系統、VR/AR
手機、PAD/平板電腦
數碼攝像機
數碼靜止相機
