高誘電系積層陶瓷電容的老化特性
高誘電系陶瓷電容器，主要構(gòu)成成分為鈦酸鋇（BaTiO3）。本系列電容器具有靜電容量隨著時間的推移而變小的現(xiàn)象。這個現(xiàn)象就叫作靜電容量的老化特性。
BaTiO3系是下圖1所示的鈣鈦框形結(jié)構(gòu)，在居里點以上溫度時，就是這樣的立方形。
圖1：BaTiO3 系電容器的結(jié)晶構(gòu)造
BaTiO3系陶瓷電容器加熱到居里點以上時，結(jié)晶構(gòu)造由正方晶系轉(zhuǎn)變成立方晶系。冷卻到居里點溫度以下時，結(jié)晶構(gòu)造由立方晶系轉(zhuǎn)變成正方晶系。（圖2）

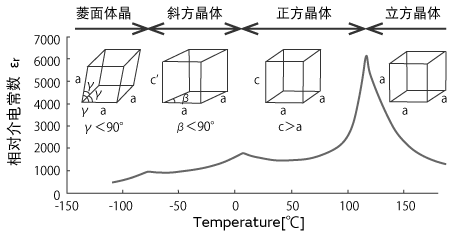

圖2：隨溫度結(jié)晶構(gòu)造及介電率的變化(BaTiO3系)
總之，結(jié)晶對的微細構(gòu)造加熱到居里點以上溫度時，就能恢復(fù)到最初狀態(tài)，老化也就再次開始。
由于老化減少的靜電容量，在貴公司安裝工程的加熱過程可以恢復(fù)。

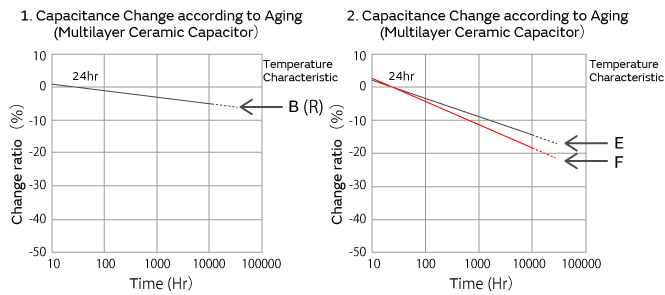

高誘電系的積層陶瓷電容器的靜電容量，以經(jīng)過125℃以上的熱處理24小時后的值作為基準(zhǔn)，與時間成對數(shù)關(guān)系直線性下降。請參考如下村田制品靜電容量老化特性的代表例子。
靜電容量老化特性
編輯：admin 最后修改時間：2018-03-13
