關于TMR傳感器的一切

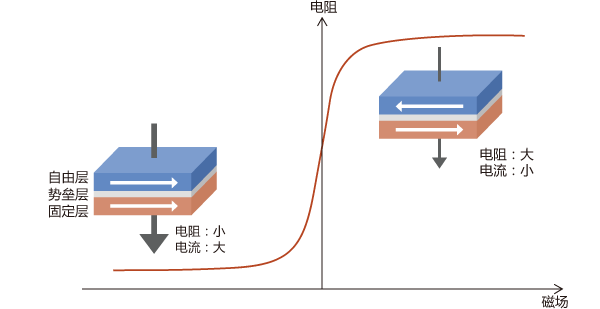

TMR傳感器工作原理

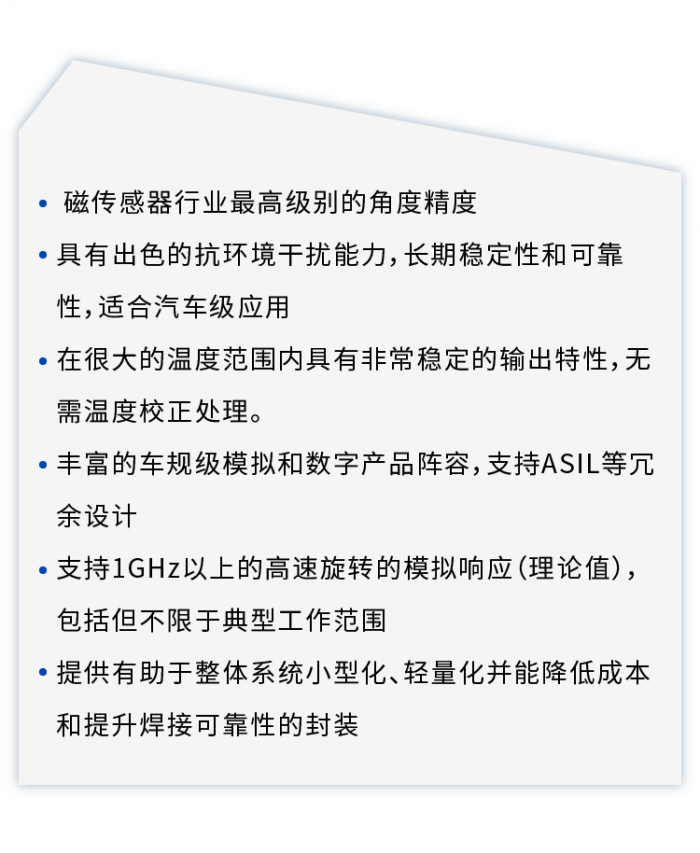

TMR角度傳感器是用于檢測磁鐵磁場方向的磁性傳感器，它融合了TDK在磁性技術和薄膜技術上積累的經驗，具有高精度、高可靠性和良好的溫度特性，可在較大的溫度范圍內穩定運行。因此，越來越多地被應用于需要高精度和高可靠性的車載部件中。它們還具有低功耗的特性，不僅是汽車，還可以廣泛應用于機器人和智能手機等消費產品中。
本文章將從產品特征、產品優勢到應用、案例分析、產品指南等方面，全方位地為您介紹TMR傳感器的一切！
本文章將從產品特征、產品優勢到應用、案例分析、產品指南等方面，全方位地為您介紹TMR傳感器的一切！
配備可實現0.05°角度測量精度的
靜態/動態自動補償功能
無論哪種傳感器，組裝誤差都會導致角度精度下降，因此要求工程師投入大量精力來實施補償措施。TAD2141配備自動補償功能，可大幅減少此類工作量。

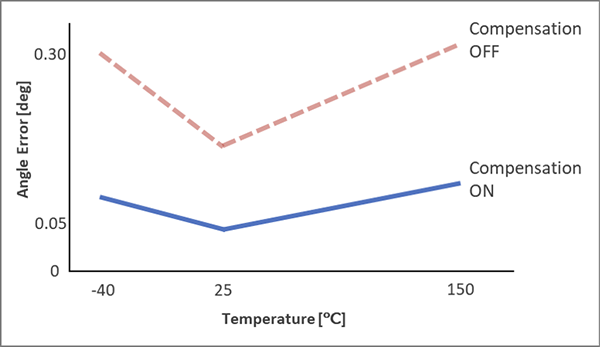

除了通過靜態補償實現自動補償組裝誤差，還配備自動動態補償功能，能有效應對因環境溫度變化和自然老化造成的角度測量公差。這將有助于生成具備角度精度可靠性的系統，強有力地抵抗環境變化，實現較長的使用壽命。
靜態/動態自動補償功能
無論哪種傳感器，組裝誤差都會導致角度精度下降，因此要求工程師投入大量精力來實施補償措施。TAD2141配備自動補償功能，可大幅減少此類工作量。
除了通過靜態補償實現自動補償組裝誤差，還配備自動動態補償功能，能有效應對因環境溫度變化和自然老化造成的角度測量公差。這將有助于生成具備角度精度可靠性的系統，強有力地抵抗環境變化，實現較長的使用壽命。
靜態補償
（Static Compensation）
（Static Compensation）

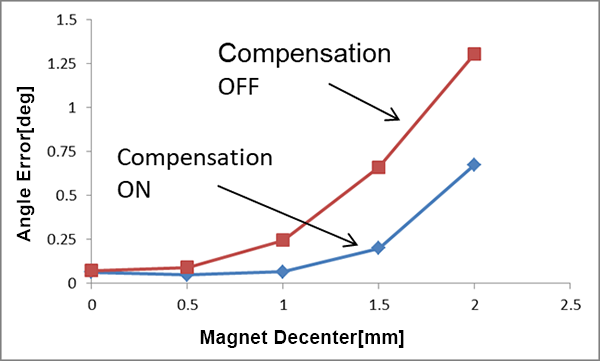

對于＜1.0mm的裝配誤差，靜態補償可實現0.05°的角度測量公差
磁鐵和TMR角度傳感器的推薦配置

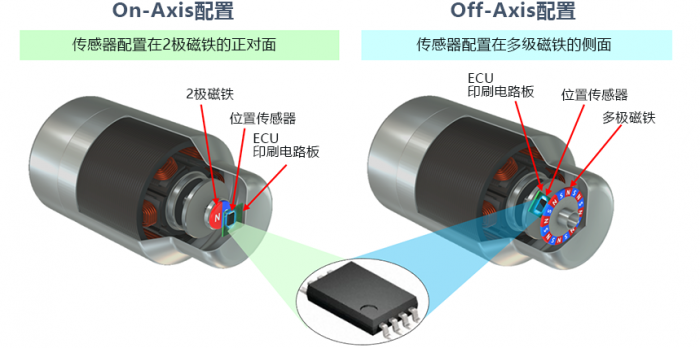

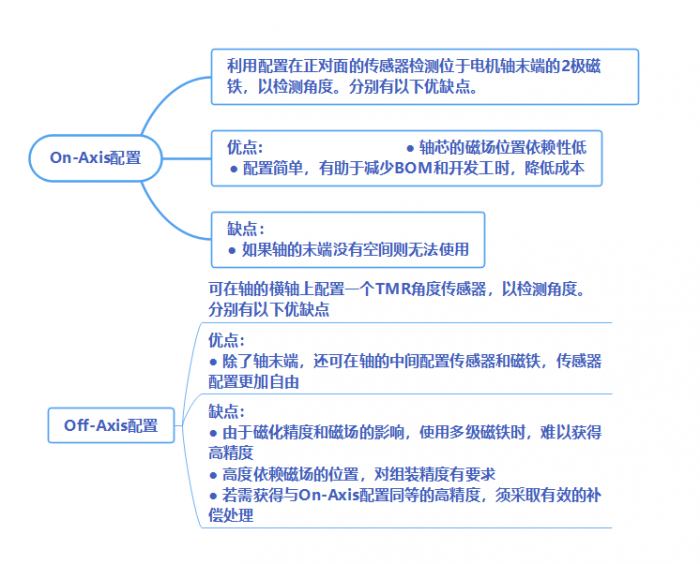

磁鐵和TMR角度傳感器的配置方法大致有兩種：On-Axis（同軸檢測/軸端檢測）和Off-Axis（外周檢測/側軸端檢測）。在兩種配置中都能實現良好的角度精度，而多數情況下，建議先考慮On-Axis配置，若受到某些限制，再另行考慮Off-Axis配置。
On-Axis配置示例

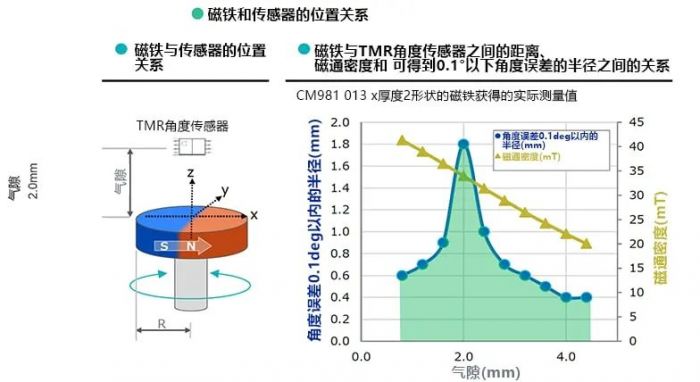

下圖為在旋轉軸上將傳感器配置到距磁鐵表面2.0mm的位置，不僅允許旋轉軸有+/-1.8mm偏差，還能實現＜0.1°的測量公差，適用于所有TMR角度傳感器。
下圖為在旋轉軸上將傳感器配置到距磁鐵表面2.0mm的位置，不僅允許旋轉軸有+/-1.8mm偏差，還能實現＜0.1°的測量公差，適用于所有TMR角度傳感器。

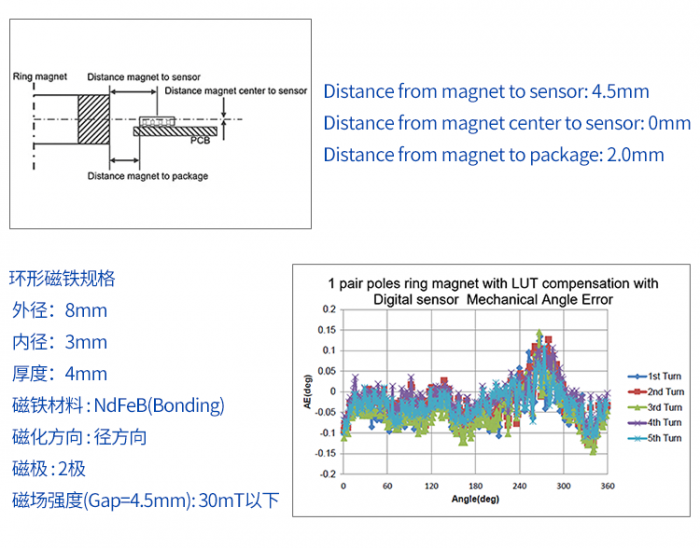

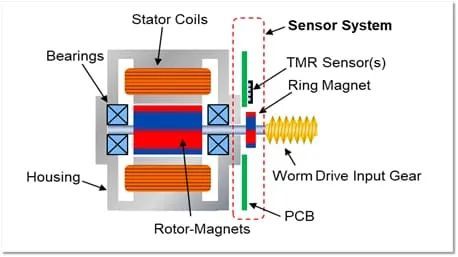

Off-Axis配置示例
根據以下示例，使用單極對環形磁鐵時，通過Lookup Table進行校正，角度誤差可降至0.15°以下。
根據以下示例，使用單極對環形磁鐵時，通過Lookup Table進行校正，角度誤差可降至0.15°以下。
